アンテナ位相中心とARP — RTK精度の「見えない誤差」

2026年7月9日

アマグラマー

アンテナ位相中心とARP — RTK精度の「見えない誤差」

cm級の精度が出せるはずのRTK-GNSSで、なぜか数cm〜十数cmの謎のズレが残る——現場でよくある悩みの一つが、アンテナ高の測り方に潜んでいます。GNSS受信機のアンテナには「物理的な基準点（ARP）」と「実際に電波を受信する電気的な中心点（位相中心）」という、微妙にズレた2つの基準点があるためです。RTK測量の現場目線で、この見えない誤差の正体を整理します。

ARP（Antenna Reference Point）とは

ARP（Antenna Reference Point／アンテナ基準点） は、アンテナメーカーが定める物理的な基準点で、多くの場合アンテナ底面の中心に設定されています。現場で「アンテナ高を測る」というとき、多くの人はポールの先端からこのARPまでの距離をメジャーやスタッフで測っています。

ARPはあくまで物理的な目印であり、GNSS衛星からの電波を実際に受信している点そのものではない、というのがポイントです。

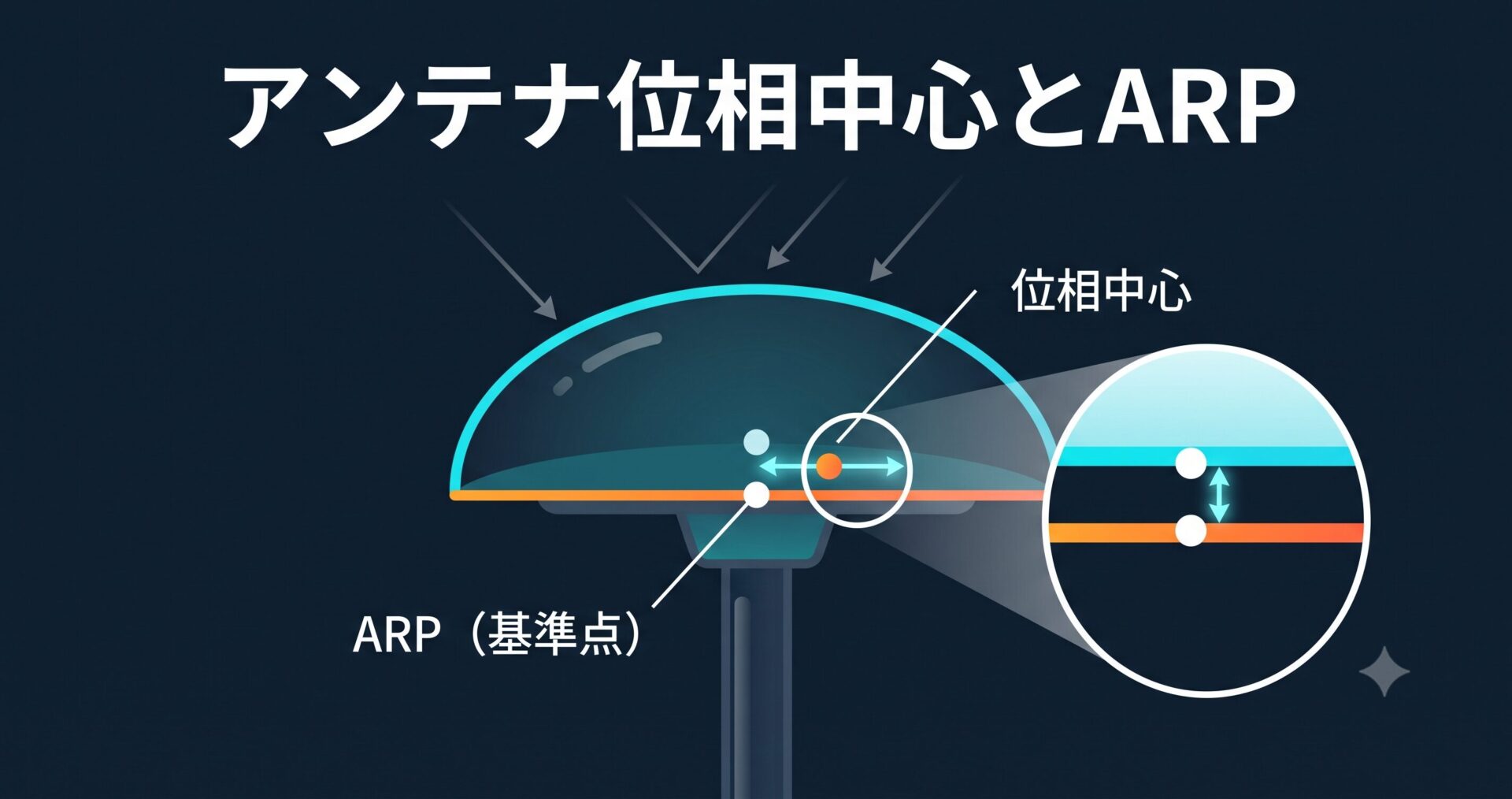

位相中心（Phase Center）はARPと一致しない

GNSSアンテナが実際に電波を受信するのは、内部のアンテナ素子が作り出す電気的な中心点＝位相中心（Phase Center）です。この位相中心は、次の2つの要因でARPから微妙にズレます。

要因	内容
PCO（Phase Center Offset）	ARPから位相中心までの平均的なオフセット。上下・水平方向にmm〜cm単位でずれる
PCV（Phase Center Variation）	衛星の仰角・方位角によって位相中心の位置が微妙に変動する成分

さらに、L1・L2など周波数帯ごとに位相中心の位置が微妙に異なるため、測位計算に使う周波数の組み合わせによっても影響の出方が変わります。

なぜRTKの精度に影響するか

測量業界では、こうした位相中心のズレを補正するために、アンテナ機種ごとの補正値（IGSのANTEXファイルなど）を測位計算に組み込むのが一般的です。この補正が適切に効いていないと、次のようなことが起こり得ます。

異なる機種のアンテナを基準局・移動局で組み合わせると、機種ごとのPCOの違いが系統誤差として位置・標高に乗る
特に上下方向（高さ）は、水平方向よりも位相中心の影響を受けやすいとされ、楕円体高の系統的なズレとして現れやすい
アンテナ高の入力を「ARPまで」で統一しているつもりでも、機種によって基準点の定義自体が微妙に異なる場合がある

RTKの水平精度がcm級でも、標高側だけ数cm〜十数cmずれている——という現場の違和感は、こうしたアンテナ側の要因が一因になっていることがあります。楕円体高と標高（正標高）を取り違えるケースについては「RTKの楕円体高と標高（正標高）を現場で取り違えない」も参考にしてください。

現場での対策・チェックリスト

アンテナ高の測り方を統一する：ポール先端から測る基準点（ARP／機種固有の基準線）を、現場・チーム内で必ず統一する。
同一メーカー・同一モデルのアンテナで測量する：基準局・移動局で機種が異なると、位相中心特性の違いがそのまま誤差になりやすい。
アンテナ高の入力欄の仕様を確認する：受信機・アプリの設定画面で「ARP高」「見掛けの高さ」「スラント高（斜め測定）」のどれを入力する仕様かを取扱説明書で確認する。
高さの異常値に敏感になる：水平方向は問題ないのに標高だけおかしい場合、アンテナ高の測り違いや機種混在を疑う。

GeoDiveExa（GDE）は受信機から得たNMEA・RTCM由来の測位結果をもとに測点を記録するアプリのため、位相中心補正そのものの適用有無は受信機・RTKエンジン側の設定に依存します（アンテナ高オフセットを設定すれば、オフセット分を単純に引く機能はあります）。現場での運用としては、上記のようにアンテナ高の測り方と機種の統一を徹底することが、見えない誤差を防ぐ一番の近道です。
