２つある能登地震の補正パラメータの使用方法を調査検討した。２メッシュ(54367652,54367662)のみ重複がある様なので、geoアップリとしては市町村で適用するのではなく簡易的に実装する事にします。注意して使用して下さい。

1.能登地震の補正パラメータファイルは２つあり、重複部分は適用する市町村に応じて切り替えて使う必要があるので、具体的にどの程度重複があるのか調査して、今後の使用方法を検討する

1-1.対象データ(jgdMearge2024.db)

テーブル構造はmesh_code,db_sec,dl_sec,year_noで、year_noは対象地震を順に0,1,2,3とカウントアップした番号である。year_noが1、2が重複調査する能登半島地震パラメータである。

1-２.単純重複データ

1-３.能登地震重複データ数調査

sqlite3データベースなので、以下のsql文により検索した結果、128(256/2)メッシュ重複がありそうです。

<year_no=1,2で同一メッシュコード数が２以上を検索>
SELECT *
FROM mesh_corrections
WHERE mesh_code IN (
    SELECT mesh_code
    FROM mesh_corrections
	where year_no in (1,2)
    GROUP BY mesh_code
    HAVING COUNT(*) >= 2
)
ORDER BY mesh_code, year_no;

エラーなしで実行が終了しました。
結果: 256 行が 11ms で返されました
1 行目:

以下は検索結果の一部抜粋です

mesh_code	db_sec	dl_sec	year_no
54367652	-3.0e-05	-0.00023	1
54367652	-2.0e-05	-0.00022	2
54367653	0.0	-0.00019	1
54367653	0.0	-0.00019	2
54367654	3.0e-05	-0.00015	1
54367654	3.0e-05	-0.00015	2

1-4.能登地震異なる重複データ数調査

結果例を見ると、db_sec,dl_secが同じ場合が多そうです。対象となる市町村で切り替える必要があるのは、重複部分で移動量が異なるメッシュのみなので調査した結果２メッシュ(54367652,54367662)のみが実際に切り替える必要があるメッシュでした。

<year_no=1,2で同一メッシュコード数が２以上で補正量が異なるものを検索>
SELECT *
FROM mesh_corrections
WHERE year_no IN (1, 2)
  AND mesh_code IN (
      -- ここで「値が異なる mesh_code」を特定しています
      SELECT t1.mesh_code
      FROM mesh_corrections t1
      INNER JOIN mesh_corrections t2
          ON t1.mesh_code = t2.mesh_code
      WHERE t1.year_no = 1
        AND t2.year_no = 2
        AND (t1.db_sec <> t2.db_sec OR t1.dl_sec <> t2.dl_sec)
  )
ORDER BY mesh_code, year_no;

エラーなしで実行が終了しました。
結果: 4 行が 10ms で返されました
1 行目:

mesh_code	db_sec	dl_sec	year_no
54367652	-3.0e-05	-0.00023	1
54367652	-2.0e-05	-0.00022	2
54367662	-3.0e-05	-0.00026	1
54367662	-2.0e-05	-0.00025	2

2.能登地震の補正方針と新しいパラメータ作成

Geo(GeoDiveExa,GeoConverterPro)アプリは、公共測量に使用する物ではなく、あくまでも簡単に位置を測定・座標変換するツールです。上記２メッシュ用に特別な処理を追加せず簡易的な方法で対応するので使用には注意して下さい。

2-1.2つの能登地震補正パラメータを１つにする

２メッシュ(54367652,54367662)のみ異なるので、２つの補正パラメータがあるとGeoアプリは2度補正実行するので座標変換結果にズレが発生する。この不具合解消のために１つにマージする。

<year_no=1,2のデータ数を調査>
SELECT count(*)
FROM mesh_corrections
WHERE year_no =1;
エラーなしで実行が終了しました。
結果: 1 行が 15ms で返されました
1 行目:15347

SELECT count(*)
FROM mesh_corrections
WHERE year_no =2;

エラーなしで実行が終了しました。
結果: 1 行が 16ms で返されました
1 行目: 2001

＜以下の条件でマージします＞
１。mesh_codeが単独のものはそのまま新しいテーブルにyear_no=1で追加する。２。２。mesh_codeが同じでdb_sec,dl_secが同じものはmesh_code,db_sec,dl_sec,year_no=1であたらしいテーブに追加する。
３。mesh_codeが同じでdb_sec,dl_secが異なるものはdb_sec,dl_secの平均値であたらしいテーブに追加する。

＜上記条件をまとめてmesh_corrections_newを作成する＞
CREATE TABLE mesh_corrections_new AS
SELECT
    mesh_code,
    AVG(db_sec) as db_sec,
    AVG(dl_sec) as dl_sec,
    1 as year_no
FROM
    mesh_corrections
WHERE
    year_no IN (1, 2)
GROUP BY
    mesh_code;

エラーなしで実行が終了しました。
結果: クエリーの実行に成功しました。 10ms かかりました
1 行目:

＜マージ結果のデータ数を求める＞
SELECT count(*)
FROM mesh_corrections_new
WHERE year_no =1;

エラーなしで実行が終了しました。
結果: 1 行が 16ms で返されました
1 行目:17220

2-2.結果の検証

A.データ数検証OK

15347＋2001–128=17220

B.重複メッシュ検証OK

マージ前

mesh_code	db_sec	dl_sec	year_no
54367652	-3.0e-05	-0.00023	1
54367652	-2.0e-05	-0.00022	2
54367662	-3.0e-05	-0.00026	1
54367662	-2.0e-05	-0.00025	2

マージ後

<重複メッシュ結果を検証する>
SELECT *
FROM mesh_corrections_new
WHERE mesh_code in (54367652,54367662);

エラーなしで実行が終了しました。
結果: 2 行が 15ms で返されました
1 行目:

mesh_code	db_sec	dl_sec	year_no
54367652	-2.5e-05	-0.000225	1
54367662	-2.5e-05	-0.000255	1

C.重複メッシュ部分の簡易誤差計算結果は0.015cm

(54367652,54367662)メッシュは２つの補正パラメータの平均値を設定しているので、簡易的に誤差計算＝１秒：３０mで計算すると緯度、経度の誤差は以下の様になる
緯度誤差=0.5e-05*30*100=0.000005*3000=0.005*3=0.015cm
経度誤差=0.000005*30*100=0.000005*3000=0.005*3=0.015cm
RTK-GPSでの測定でも２cm前後の誤差があり、GPS受信機単体なら数mの誤差があるので、(54367652,54367662)メッシュ内の位置計算結果には殆ど影響は無いとも言える。

３.jgdMearge2024.dbの更新

２で作成した新しいパラメータを使用できるように、year_no=0,3をmesh_corrections_newにコピーします。Geoアプリではmesh_corrections_newを使用して座座標変換する事にします。

<mesh_corrections_newにデータをまとめる>
INSERT INTO mesh_corrections_new (mesh_code, db_sec, dl_sec, year_no)
SELECT mesh_code, db_sec, dl_sec, year_no
FROM mesh_corrections
WHERE year_no IN (0, 3);

エラーなしで実行が終了しました。
結果: クエリーの実行に成功しました。 12ms, 14398 行に影響を与えました かかりました
1 行目:

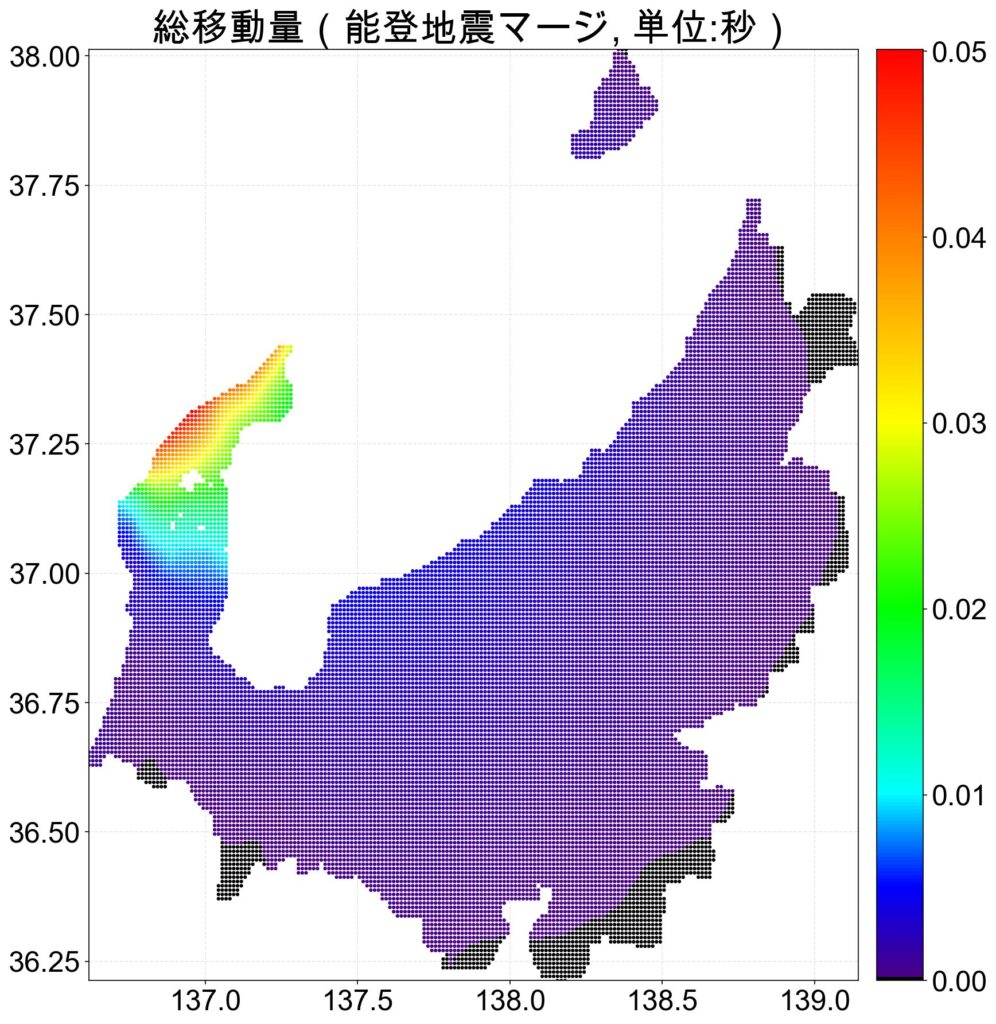

<mesh_corrections_newテーブルからyear_no=1のみを選択して可視化した結果>

注意：Geoアプリの制限

このブログで説明したように２メッシュ(54367652,54367662)については、国土地理院の地震補正パラメータの平均を使用してます。この２メッシュを含むjgdMearge2024.dbはGeoアプリのJGD2024B補正に使用しています。２メッシュ(54367652,54367662)のみ地理院の指定している計算方式ではありませんので使用には注意が必要です。
