GeoConverterPro 仮想操作マニュアル

TOKYO~JGD2024Bまでの座標変換機能をGeoDiveExa用に作成したが、高機能すぎるので座標変換機能部分のみ抜粋して仮想アプリ（GeoConverterPro)を作成してみた。需要があれば市販するかな？　なおGeoDiveExaはNetMAUIで作成しているが、GeoConverterProはSwiftUIで作成している。c#からSwiftへの言語変換などGitHub CopilotのClaude Sonnet 4.5を最も多く使用した。本当に便利な世の中ですね。なお、ここで説明している事の殆どはGeoDiveExaで実現している機能であり、RTKーGPSの高精度座標を使用したい場合はGeoDiveExaを利用して下さい。

1.アプリケーション概要

GeoConverterProは、日本の各種測地系間で座標変換を行うプロフェッショナル向けのiOSアプリケーションです。GPSで取得した位置情報や手動で入力した座標を、複数の座標系に一括で変換し、地図上での確認やデータの保存が可能です。

1-1.主な機能

現在地のGPS座標取得（リアルタイム更新）
手動での座標入力（DD形式/DMS形式対応）
複数の測地系への一括変換
座標系の追加・削除・並べ替え
地図上での位置表示と2種類の座標系での値の確認
変換結果のJSON形式での保存と管理
平面直角座標系（1〜19系）への対応
ジオイドモデル（日本のジオイド2011 / 日本のジオイド2024）の切り替え

1-2.対応座標系

地理座標系:
WGS84（世界測地系）
JGD2024B（日本測地系2024に2011年以降の地震地殻変動補正を自動的に適用した座標系）
注意：実際には補正パラメータは市町村により適用範囲があるので参考程度に見て下さい。
GeoDiveExaの機能名称であり、国土地理院とは何ら関係ありません。　参考：🗾 日本の測地系の変遷と実務対応：TOKYOからJGD2024Bまで
JGD2024（日本測地系2024）
JGD2011（日本測地系2011）
JGD2000（日本測地系2000）
注意：実際には補正パラメータは市町村により適用範囲があるので参考程度に見て下さい。
Tokyo（日本測地系）
平面直角座標系:
上記各測地系に基づく平面直角座標系（1〜19系）
ジオイドモデル:
日本のジオイド2011
日本のジオイド2024

2.画面構成

アプリケーションは、画面下部のタブバーで切り替え可能な3つの主要画面で構成されています。

地図: 現在地を地図上に表示し、主要な座標値を確認します。
変換: 座標を一括変換し、詳細な結果を表示・保存します。
設定: アプリケーションの動作をカスタマイズします。

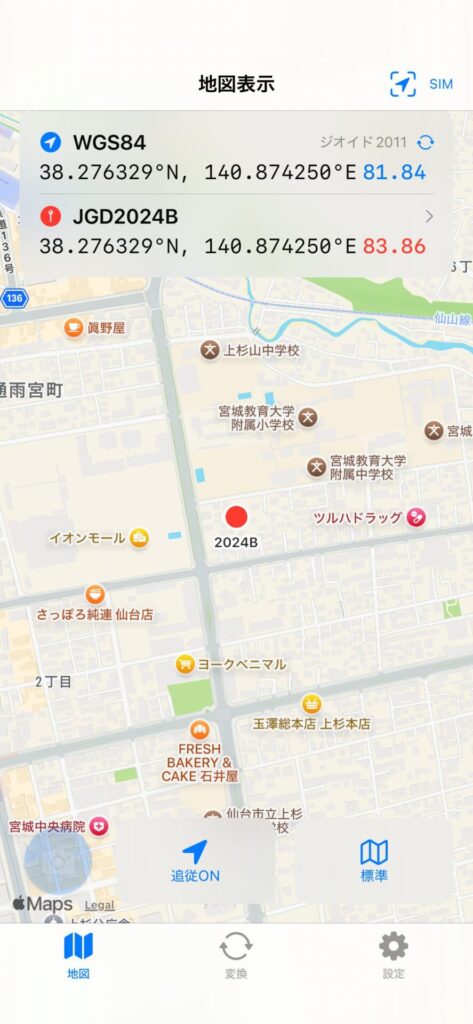

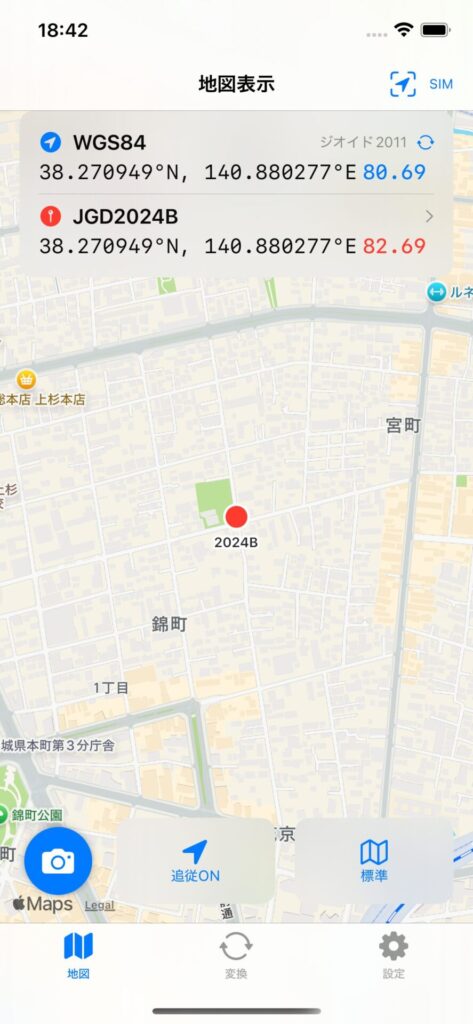

3.地図画面

現在地を地図上に表示し、選択した2つの座標系での座標値を確認できます。測量現場での概略位置の確認に便利です。

3-1.UI要素と基本操作

地図表示エリア: Apple Mapsが表示され、青い円で現在地を示します。ピンチ操作で拡大・縮小が可能です。
入力モード切替ボタン: 画面上部で入力ソースを切り替えます。
- GPS: デバイスのGPSからリアルタイムで位置情報を取得します。（実機での使用を推奨）
- シミュレータ: 開発・テスト用の固定位置（東京都庁）を使用します。
座標情報エリア: 地図下部に2つの座標系での座標値が表示されます。
- 第1座標系: 常にWGS84（世界測地系）の座標が表示されます。
- 第2座標系: 「設定」画面で選択した座標系が表示されます。
ジオイドモデル切替ボタン: 座標情報エリア内の「ジオイド」ボタンをタップすることで、標高計算に用いるジオイドモデル（2011/2024）を即座に切り替えることができます。
保存ボタン（カメラ）：現在の座標と地図画面のスクリーンショットが保存されます。
位置ボタン（矢印）：GPS座標を画面中央にする動作のOn/Offを切り替えます。

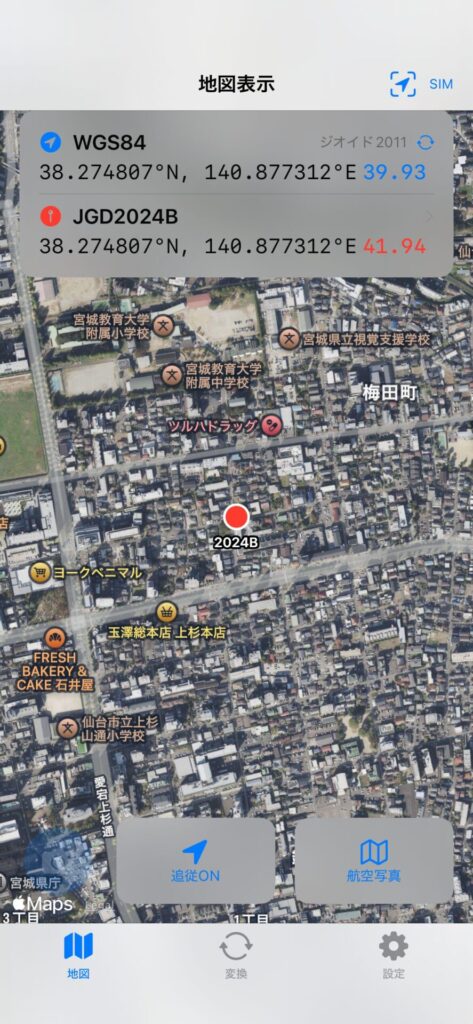

地図スタイルボタン：地図のスタイル（通常・航空写真・衛生写真）を切り替えます。

3-2.表示情報

各座標系で以下の情報が表示されます。標高は「楕円体高 – ジオイド高」で計算されます。ただし、iPhoneのGPS情報には楕円体高・ジオイド高はありませんので、ジオイドを2011/2024を指定して計算で楕円体高を求めています。

座標値: 緯度・経度または X・Y座標
楕円体高: 準拠楕円体からの高さ（単位: m）
ジオイド高: ジオイド面までの高さ（単位: m）
標高: 平均海面からの高さ（単位: m）

3-3.スクリーンショット保存形式

dataフォルダーにmap_hhmmss.txtとmap_hhmmss.png形式で保存されます。

地図スクリーンショット
時刻: 2025-11-14T13:18:19Z
WGS84座標:
38.276329°N, 140.874250°E
標高: 81.836 m
ジオイド高: 41.790 m

JGD2024B:
38.276329°N, 140.874250°E

地図スクリーンショット
時刻: 2025-11-14T13:18:24Z
WGS84座標:
38.274807°N, 140.877312°E
標高: 39.927 m
ジオイド高: 41.791 m

JGD2024B:
38.274807°N, 140.877312°E

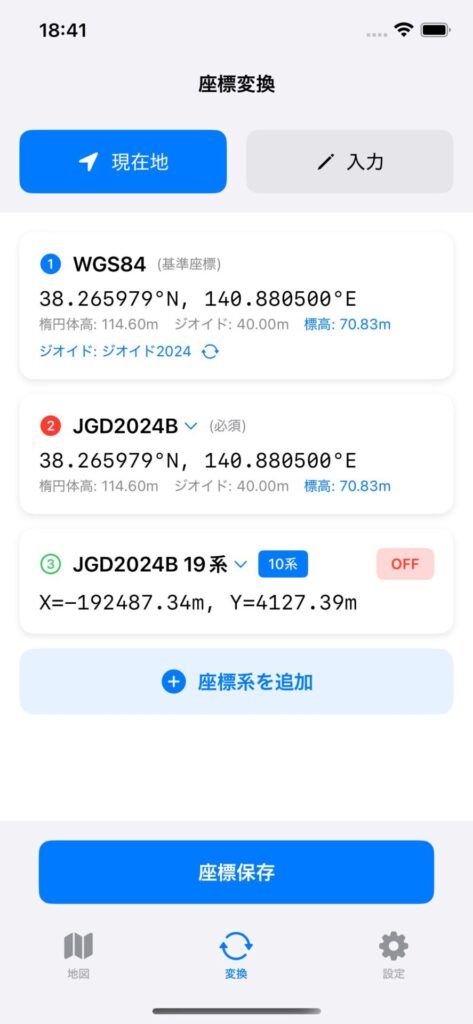

4.座標変換画面

入力座標（点在地＝GPS座標、入力座標）を最大10個の座標系へ変換する画面です。

取得または入力した座標を、複数の測地系に一括で変換し、結果の確認と保存ができます。

4-1.UI要素と基本操作

入力モード選択: 画面上部で「現在地」または「入力」を選択します。
座標系カード: 各座標系の変換結果が表示されるカードです。WGS84（基準）と必須座標系の2つは常に表示され、最大9個まで座標系を追加できます。合計１２座標系＝基準１＋変換座標（必須1＋9）１0個。
座標系を追加ボタン: タップすると新しい座標系カードを追加します。
座標保存ボタン: 画面下部にあり、現在の変換結果をJSONファイルとして保存します。

4-2.入力モードの選択

現在地モード: 「現在地」ボタンを選択すると、GPSが有効になり、リアルタイムで位置情報が更新され、自動的に変換が実行されます。
手動入力モード: 「入力」ボタンを選択すると、手動入力が可能になります。

4-3.手動での座標入力

入力モードで「入力」を選択します。
一番上の「WGS84」カード内にある鉛筆アイコンをタップします。
座標入力シートが表示されます。設定画面で選択した表示形式（DDまたはDMS）で入力します。
- DD形式（度）: 緯度: 35.681236, 経度: 139.767125
- DMS形式（度分秒）: 緯度: 35 40 52.45, 経度: 139 46 1.65
- 高さ: 楕円体高をメートル単位で入力します（任意）。
OKボタンをタップすると、入力した座標で全てのカードが再計算されます。

4-4.座標系の操作

a.座標系の選択・変更

変更したいカードの座標系名（例: JGD2011）をタップします。
表示されるリストから目的の座標系を選択します。
選択後、自動的に変換が実行されます。

b.平面直角座標系の系番号選択

座標系として平面直角座標系（例: jgd2024b_19）を選択します。
カードの右側に表示される「○系」ボタンをタップします。
1〜19のリストから使用したい系番号を選択します。
選択した系番号で座標が再計算されます。

c.座標系の追加

画面を下にスクロールし、「座標系を追加」ボタンをタップします。
リストから追加したい座標系を選択します。
新しい座標系カードがリストの末尾に追加されます（最大9個まで）。

d.座標系の削除

削除したい追加座標系カードの右上にある「OFF」ボタンをタップすると、そのカードが即座に削除されます。
※WGS84と必須座標系は削除できません。

4-5.変換結果の保存

画面下部の「座標保存」ボタンをタップします。
現在の変換結果一式がJSON形式のファイルとして、デバイス内に保存されます。
保存先: ファイルアプリ > このiPhone内 > GeoConverterPro > data > YYYYMMDD > conversion.json

4-6.保存ファイル形式

[
  {
    "convertedCoordinates" : [
      {
        "altitude" : 64.88517607480617,
        "geoidHeight" : 40,
        "latitude" : 38.277158631933936,
        "longitude" : 140.8701067940632,
        "type" : "jgd2024b"
      }
    ],
    "inputCoordinate" : {
      "altitude" : 64.88517607480617,
      "geoidHeight" : 40,
      "latitude" : 38.277158631933936,
      "longitude" : 140.8701067940632,
      "type" : "wgs84"
    },
    "timestamp" : "2025-11-13T13:49:04Z"
  },
  {
    "convertedCoordinates" : [
      {
        "altitude" : 93.25894026005165,
        "geoidHeight" : 40,
        "latitude" : 38.276574162520525,
        "longitude" : 140.87364655650592,
        "type" : "jgd2024b"
      },
      {
        "altitude" : 89.6778197208015,
        "geoidHeight" : 41.790560269625075,
        "type" : "jgd2000_19",
        "x" : 647121.0995123333,
        "y" : 996617.1235452103,
        "zoneNumber" : 1
      }
    ],
    "inputCoordinate" : {
      "altitude" : 93.25894026005165,
      "geoidHeight" : 40,
      "latitude" : 38.276574162520525,
      "longitude" : 140.87364655650592,
      "type" : "wgs84"
    },
    "timestamp" : "2025-11-13T13:49:09Z"
  }
]

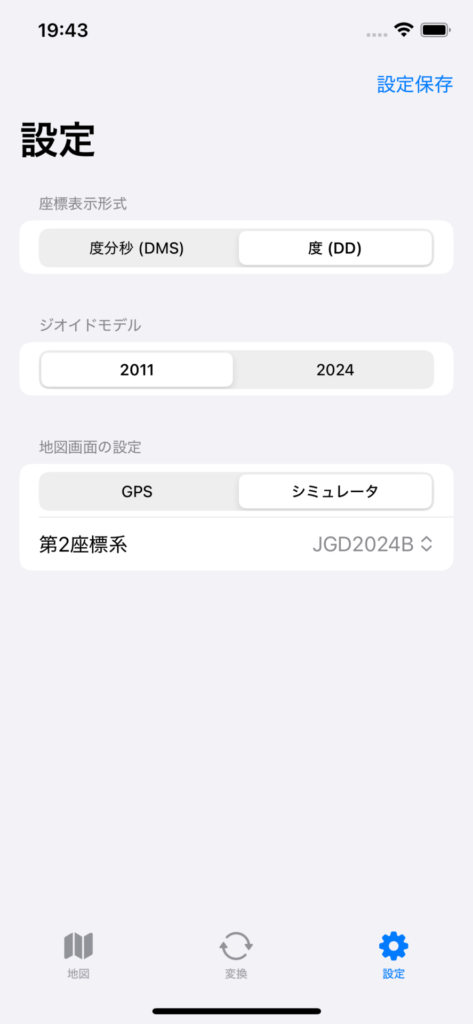

5.設定画面

アプリケーションの表示形式や動作に関する設定を行います。

5-1.UI要素と設定項目

a. 座標表示形式

座標値の表示スタイルを選択します。この設定は、地図画面、変換画面、手動入力時のフォーマットに影響します。

度分秒（DMS）: 35°40'52.45"N の形式で表示されます。
度（DD）: 35.681236°N の形式で表示されます。

b. ジオイドモデル

標高計算に使用するジオイドモデルを選択します。測量対象の地域や時期に応じて適切なモデルを選択してください。

2011: 日本のジオイド2011
2024: 日本のジオイド2024
※標高 = 楕円体高 – ジオイド高のため、この設定は標高値に影響します。

c. 地図画面の設定

入力モード

地図画面でデフォルトで使用する位置情報ソースを選択します。

GPS: 実際のGPS位置情報を使用します。
シミュレータ: 固定位置（仙台周辺）をテスト用に使用します。

第2座標系

地図画面でWGS84と並べて表示する、もう一つの座標系を選択します。平面直角座標系の場合は、使用する系番号も指定できます。

5-2.設定の保存

画面右上の「設定保存」ボタンをタップすると、現在の設定がデバイス内に保存され、次回起動時にも適用されます。
保存しない限り、変更は一時的なものとなります。

5-3.座標系について

a.地理座標系

地球上の位置を緯度・経度・高さで示す座標系です。

WGS84（世界測地系）: GPSが基準とする世界共通の測地系。本アプリでは入力の基準となります。
JGD2024（日本測地系2024）: 2024年時点の最新の日本の測地系。WGS84に極めて近い値となります。
JGD2011（日本測地系2011）: 2011年の東日本大震災による地殻変動を反映した測地系。
JGD2000（日本測地系2000）: 2002年に導入された世界測地系に準拠した測地系。
Tokyo（日本測地系）: 2002年まで使われていた旧測地系。過去の図面等との比較に用います。

b.平面直角座標系

日本の国土を19のゾーン（系）に分割し、各ゾーンを平面とみなしてX,Y座標で位置を表す座標系です。長距離の歪みを抑えるために分割されています。公共測量や各種工事で広く利用されます。

c.系の分布

1系: 長崎県（一部）、沖縄県（先島諸島）
2系: 福岡県、佐賀県、長崎県（大半）など
3系: 山口県、島根県、広島県（一部）など
4系: 香川県、愛媛県、高知県など
5系: 兵庫県、岡山県、鳥取県など
6系: 京都府、大阪府、奈良県など
7系: 福井県、石川県、岐阜県など
8系: 新潟県、長野県、富山県など
9系: 東京都（本州）、埼玉県、千葉県、神奈川県、山梨県など
10系: 青森県、岩手県、秋田県など
11系: 北海道（道南・道央）
12系: 北海道（道東）
13系: 北海道（道北）
14系: 東京都（伊豆諸島・小笠原諸島）
15系: 沖縄県（本島）
16系: 沖縄県（大東諸島）
17系: 沖縄県（宮古島など）
18系: 東京都（沖ノ鳥島・南鳥島）
19系: 沖縄県（与那国島）

6.トラブルシューティング

6-1.位置情報が取得できない

症状: 地図画面や変換画面で「位置情報取得中…」のまま進まない。
対処法:
1. iOSの「設定」アプリを開きます。
2. プライバシーとセキュリティ > 位置情報サービス に進みます。
3. 一覧からGeoConverterProを探し、このAppの使用中のみ許可を選択します。
4. アプリを再起動してください。

6-2.シミュレータで位置情報が取得できない

症状: シミュレータモードでも位置が表示されない。
対処法: 「設定」画面で「入力モード」が「シミュレータ」に設定されているか確認し、「設定保存」をタップしてください。

6-3.座標変換結果が「変換中…」のままになる

症状: カードに計算結果が表示されない。
対処法:
1. 手動入力の場合、入力した座標値（特に緯度・経度）が日本の範囲内であるか、形式が正しいか確認してください。
2. 平面直角座標系の場合、対象地域に適した系番号（1〜19）が選択されているか確認してください。不適切な系番号では計算できない場合があります。
3. アプリを一度完全に終了し、再起動してみてください。

6-4.保存したファイルが見つからない

対処法:
1. iOSの「ファイル」アプリを開きます。
2. ブラウズタブでこのiPhone内を選択します。
3. GeoConverterProフォルダ > dataフォルダ > YYYYMM（年月）フォルダの順に開くと、日付名のJSONファイルが見つかります。

6-5.DMS形式で入力したいのにDD形式の入力欄が表示される

対処法:
1. 「設定」画面に移動します。
2. 「座標表示形式」を「度分秒（DMS）」に変更します。
3. 右上の「設定保存」ボタンをタップしてから、変換画面に戻って入力操作を行ってください。

6-6.平面直角座標系の系番号ボタンが表示されない

症状: カードに「○系」ボタンがない。
対処法: 系番号の選択は、座標系名に「_19」が含まれる平面直角座標系（例: jgd2024b_19, jgd2011_19）でのみ可能です。地理座標系（例: wgs84）では表示されません。

6-7.標高が期待値と異なる

対処法:
1. 「設定」画面で、測量対象地域や使用するデータに合ったジオイドモデル（2011/2024）が選択されているか確認してください。
2. 入力した「高さ」が標高であることを確認してください。楕円体高を入力しても正しい計算はできません。
3. 設定変更後は必ず「設定保存」をタップしてください。

6-8.アプリが起動しない、または頻繁にクラッシュする

対処法:
1. マルチタスク画面からアプリを完全に終了させてください。
2. デバイス（iPhone）を再起動してください。
3. 上記で解決しない場合は、アプリを一度アンインストールし、App Storeから再インストールしてください（保存したデータは失われる可能性があります）。

7.付録

7-1.ファイル構造

Documents/
  ├── data/           # 変換結果の保存先
  │   ├── 20251114/           # 年月日フォルダ
  │   │   ├── conversion.json　# 変換座標データ（１日１ファイル）
  │   │   ├── map_150115.txt　# スックリーンショット座標
  │   │   └── map_150115.png　# スックリーンショット画像
  │   └── 202512/
  │   │   ├── conversion.json
  │   │   ├── map_100125.txt
  │   │   └── map_100125.png
  └── config/               # 設定ファイルの保存先
      └── settings.json

7-2.設定ファイル形式（settings.json）

{
  "coordinateDisplayMode" : "DD",
  "geoidModel" : "2011",
  "mapInputType" : "Simulator",
  "mapSecondCoordinate" : {
    "type" : "jgd2024b",
    "zoneNumber" : 0
  }
}

8.お問い合わせ

本アプリケーションに関するご質問・ご要望は、開発者またはサポート窓口までお問い合わせください。

GeoConverterPro 操作マニュアル
バージョン: 1.1
最終更新日: 2025年11月15日
