GPSファイルやMarkファイルを管理端末でkml/kmzファイルに変換するととGoogleEarthで地図データとして表示できます。
１）計測データをkmlまたはkmzファイルに変換します
GeoDiveExaから直接kmlまたはkmzファイルに変換は24/7現在ありません。管理端末アプリを使用してkmlまたはkmzに変換します。
参考：サーバからデータを取得する場合は「管理端末アプリを使用してGeoDiveExa計測データをダウンロードする方法」を参照してください。
参考：USB接続してデータを取得する場合は「GeoDiveExaの各種データファイル説明とパソコンに取り込む方法」を参照してください。
１−１）管理端末アプリに計測データを読み込みます
管理端末アプリを起動します。

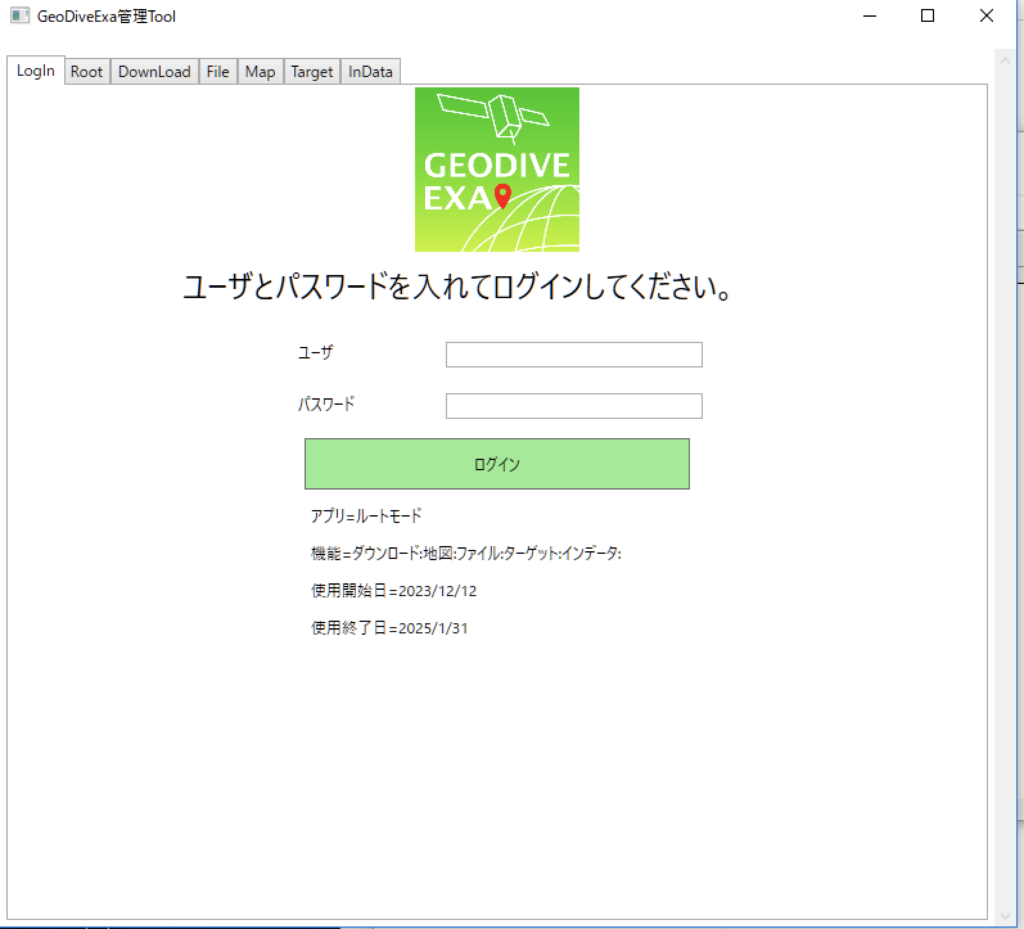

ユーザ名とパスワードを入れて「ログイン」します。
「File」タブに移動し、「ファイル選択」ボタンを押します。

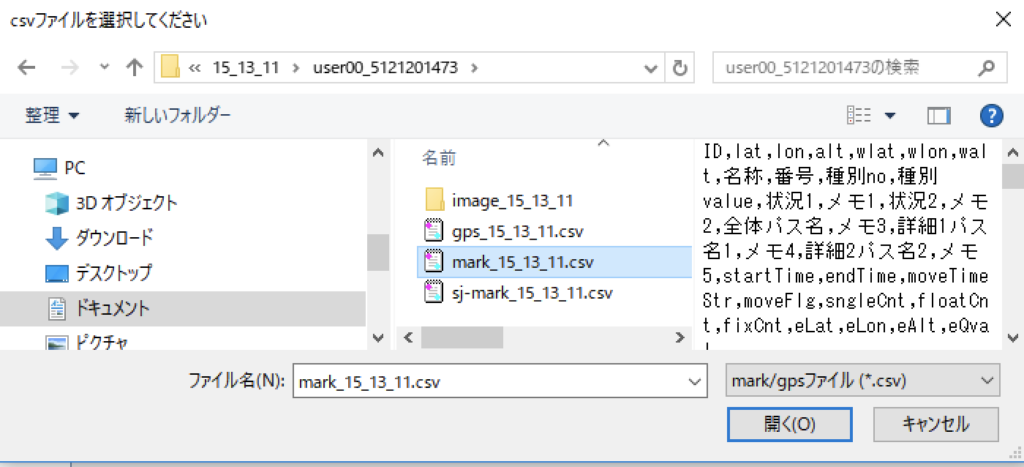

変換するGPSファイルまたはMarkファイルを選びます。例はMarkファイル=mark_15_13_11.csvを選んだ場合です。

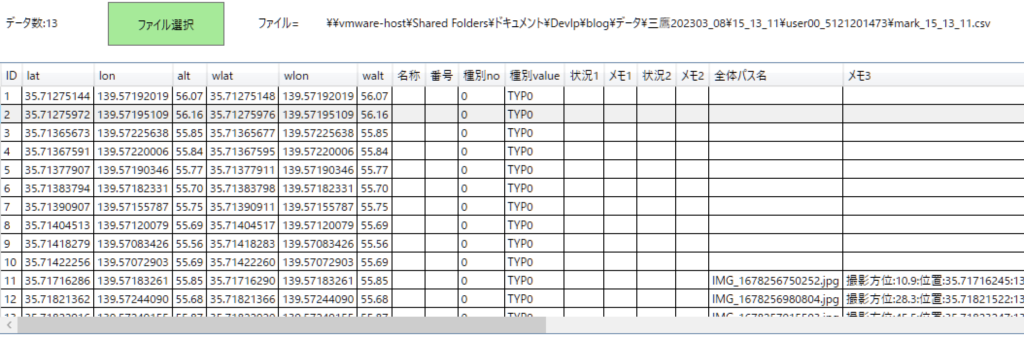

markファイルが読み込まれ内容が表示されます。
１−２）ｋｍｌまたはｋｍｚファイルに変換します

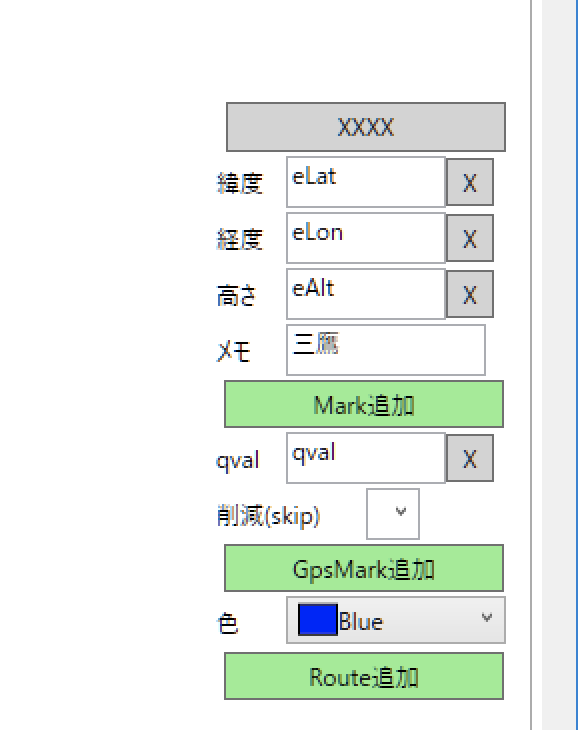

右のパネルで緯度経度高さを表す項目を設定します。
Markファイルの場合、計測点を表すならeLat/eLon/eALtを指定します。
Markを移動した場合は、移動先を表すlat/lon/altを使用しても良いかもしれません。
例はeLat/eLon/eALtを指定した場合です。
メモは任意ですｌ
設定が終わったら「Mark追加」ボタンを押します。

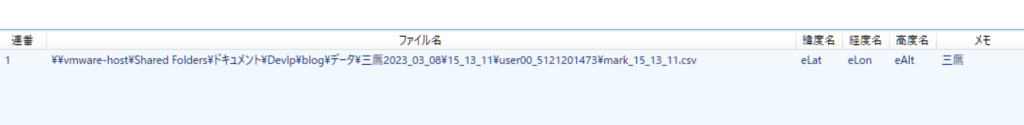

下のパネルに変換対象のMarkファイルが登録されます。
右パネルの「Mark kml/kmz出力」ボタンを押します。

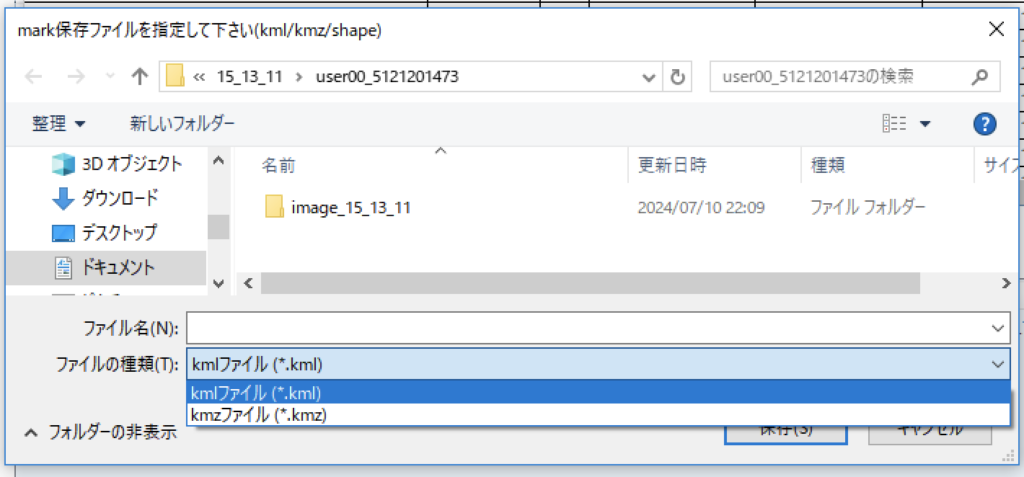

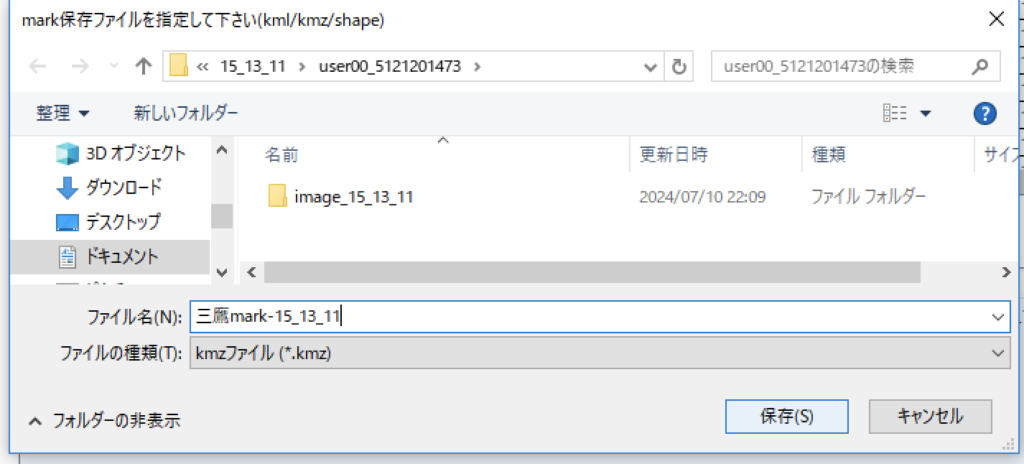

出力するファイル名を設定します。kml/kmzは「ファイルの種類」で切り替えます。
例では三鷹mark-15_13_11.kmzにしています。
２）GoogleEarthにｋｍｌまたはｋｍｚファイルを読み込みます
環境にもよりますが、kmlまたはkmzをダブルクリックするとGoogleEarthに読み込まれます。
２−１）ｋｍｚの読み込みとGoogleEarth表示
または、Macの例ですが次の様な操作で読み込みます。

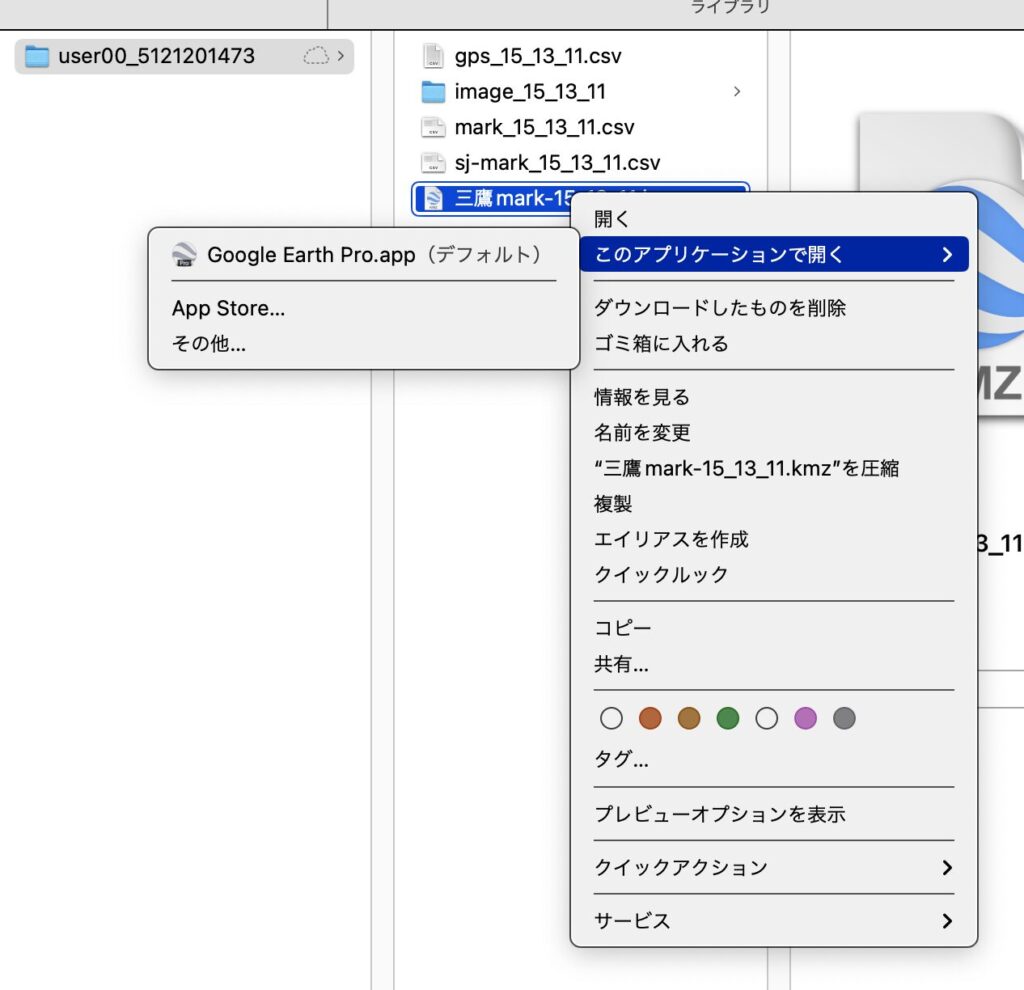

kmzファイルを選択して、右クリックでメニューを表示して「このアプリケーションで開く」「Google Earth Pro.app(デフォルト)」で開きます。

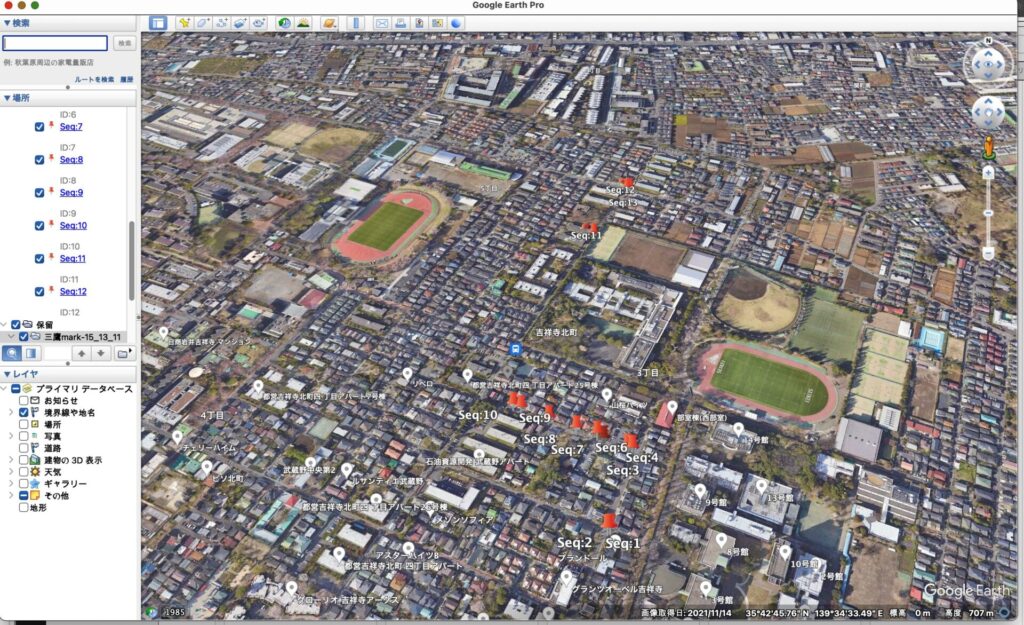

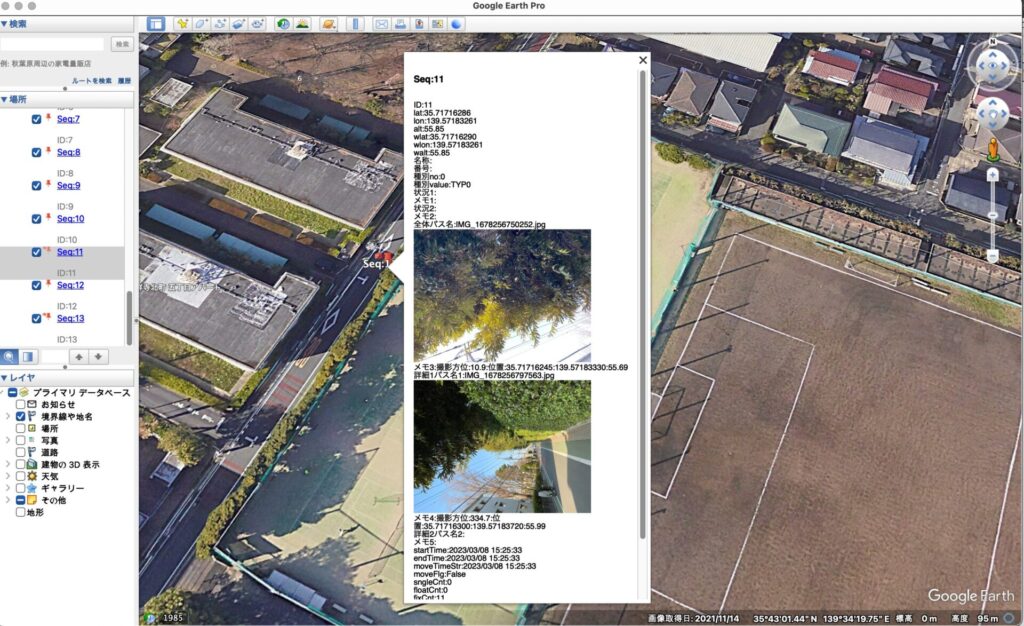

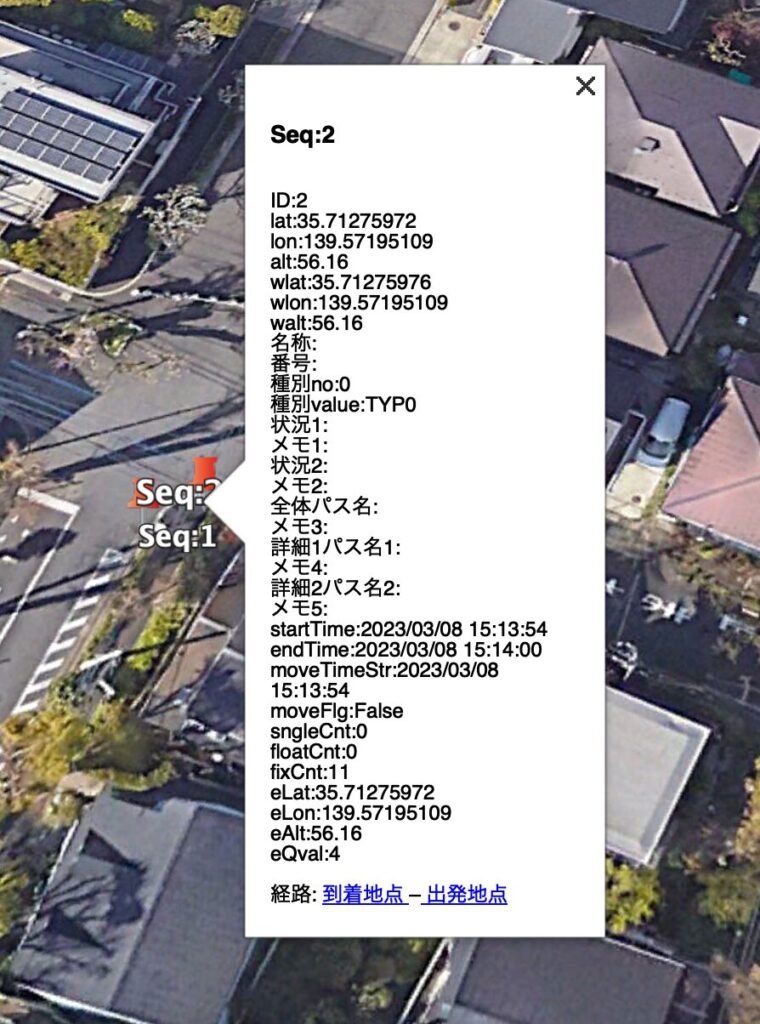

GoogleEarthが起動してMarkファイルのデータが表示されます。kmzの場合、GeoDiveExaと同じMarkが表示されます。
２−２）ｋｍlとGoogleEarth表示

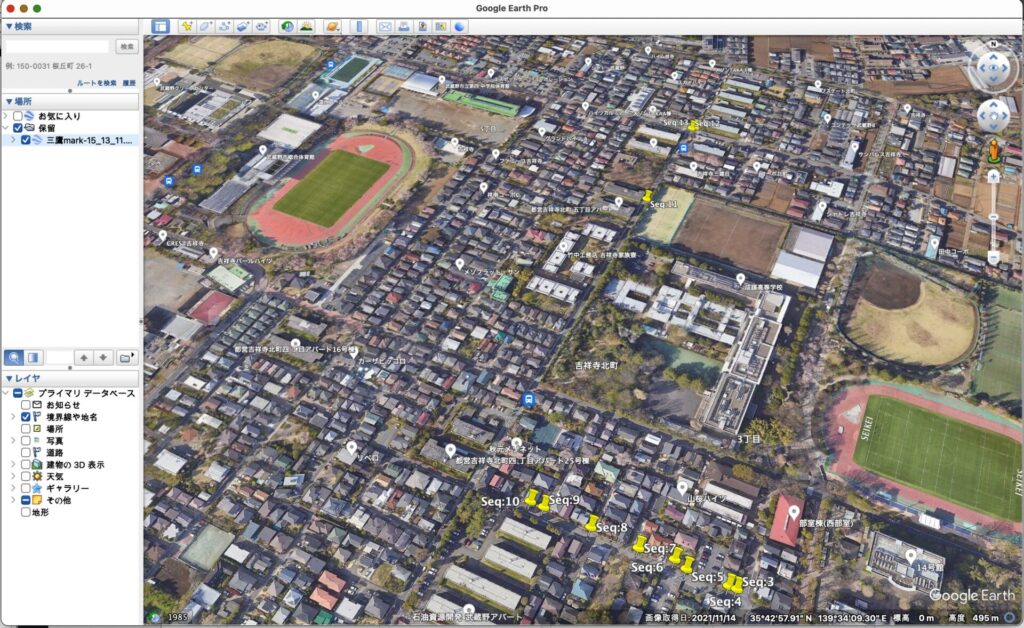

kmzと同様の操作でkmlファイルもGoogleEarthに読み込みます。

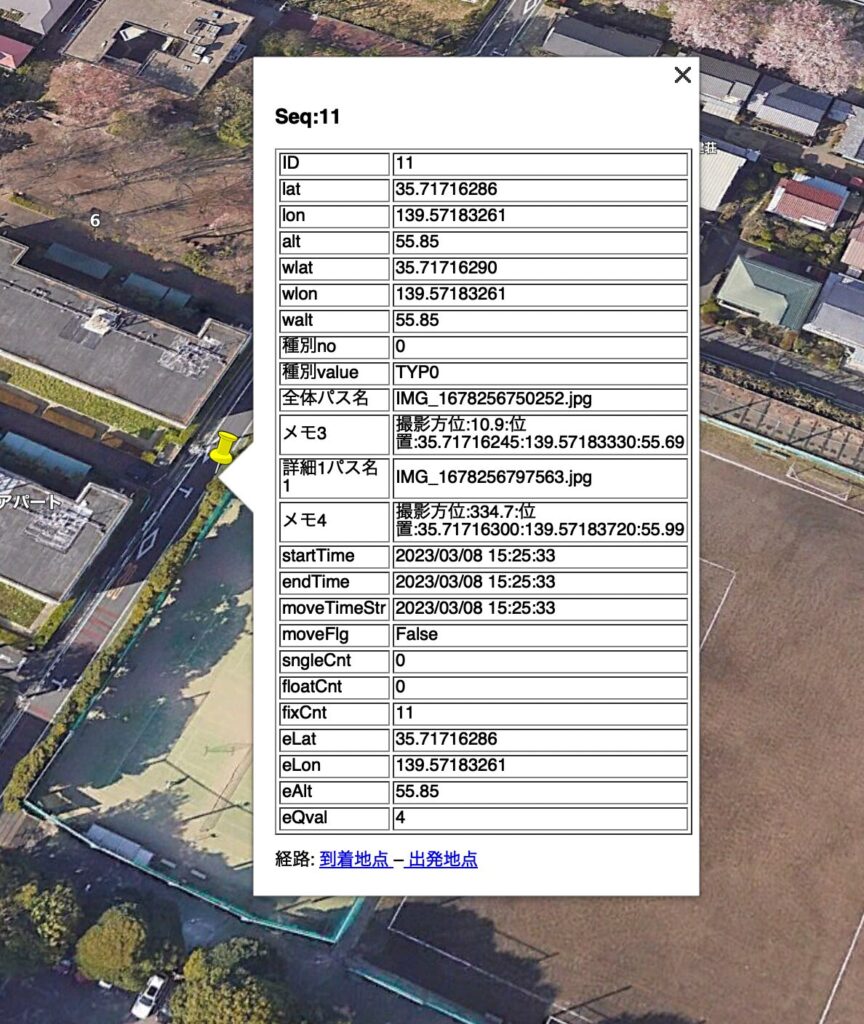

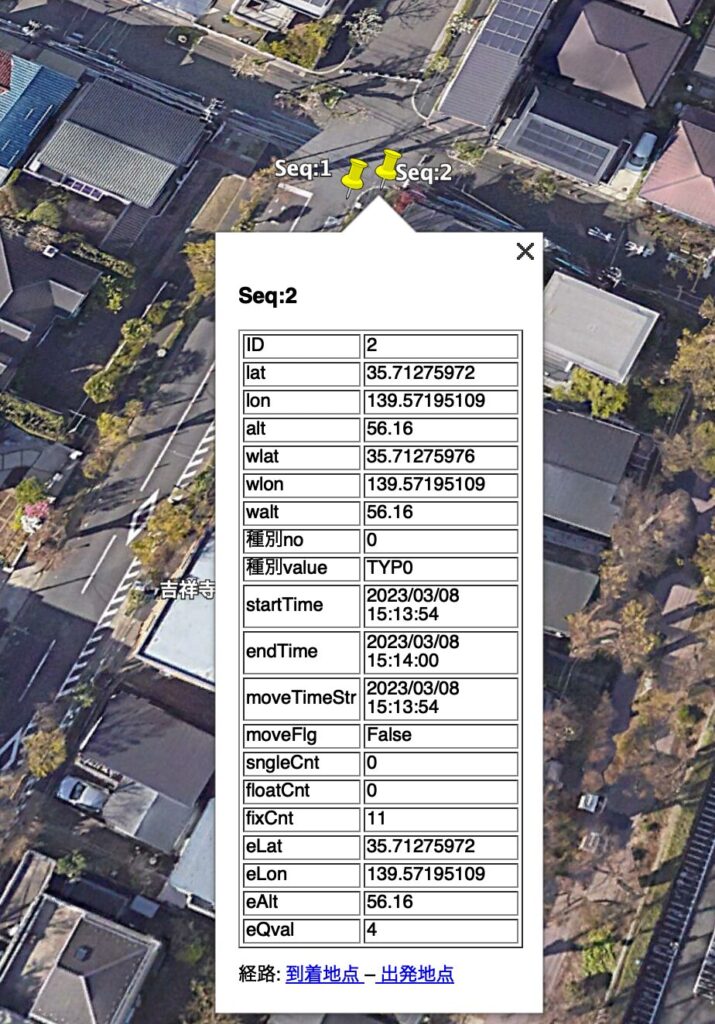

kmlの場合、GeoDiveExaとは異なるMarkが表示されます(=例は黄色いピン）。
属性の表示もkmzとは異なります。
