GPSファイルやMarkファイルを管理端末でkml/kmzファイルに変換するととGoogleEarthで地図データとして表示できます。
１）計測データ（GPSファイル）をkmlまたはkmzファイルに変換します
GeoDiveExaから直接kmlまたはkmzファイルに変換する機能は24/7現在ありません。管理端末アプリを使用してkmlまたはkmzに変換します。
参考：サーバからデータを取得する場合は「管理端末アプリを使用してGeoDiveExa計測データをダウンロードする方法」を参照してください。
参考：USB接続してデータを取得する場合は「GeoDiveExaの各種データファイル説明とパソコンに取り込む方法」を参照してください。
１−１）管理端末アプリに計測データを読み込みます
管理端末アプリを起動します。
ユーザ名とパスワードを入れて「ログイン」します。
「File」タブに移動し、「ファイル選択」ボタンを押します。

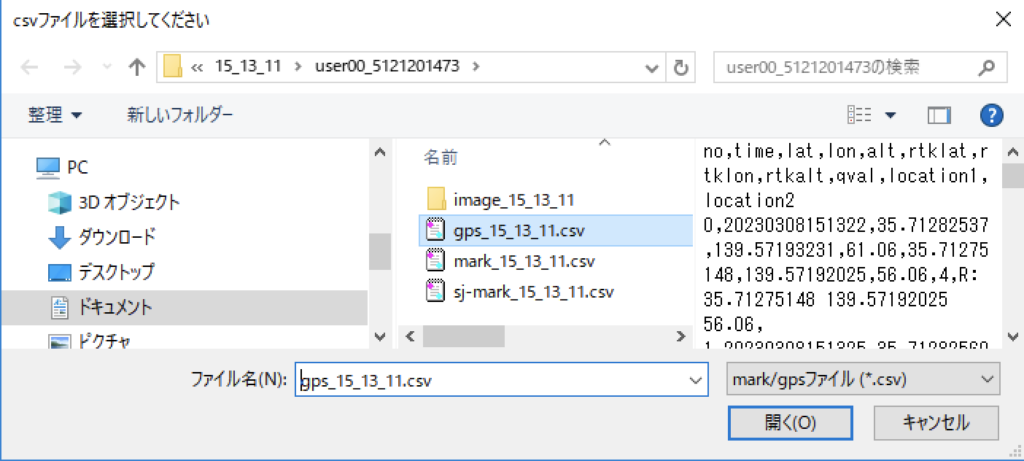

変換するGPSファイルを選びます。例はGPSファイル=gps_15_13_11.csvを選んだ場合です。

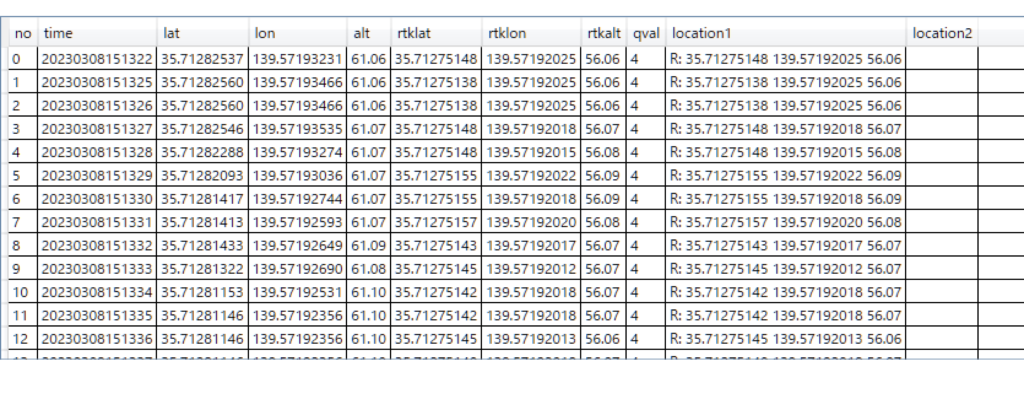

gpsファイルが読み込まれ内容が表示されます。
１−２）ｋｍｌまたはｋｍｚファイルに変換します
右のパネルで緯度経度高さを表す項目を設定します。
GPSファイルの場合、rtk-gnssの位置を表すなrtklat/rtklon/rtkaltを指定します。
iPhoneのGPS位置を表すlat/lon/altを使用しても良いかもしれません。

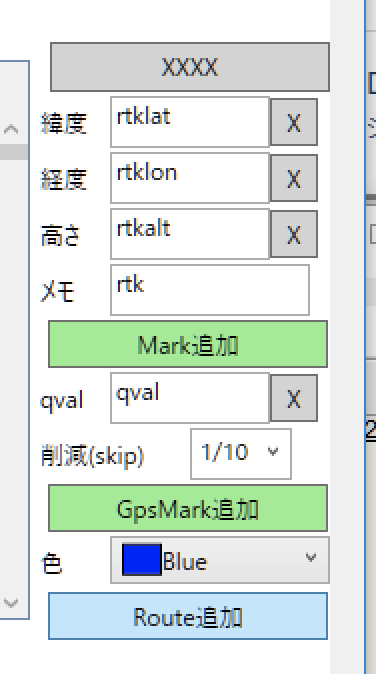

例はrtklat/rtklon/rtkaltを指定した場合です。
メモは任意ですｌ
削減(skip)はGPS計測点は多量なのでそのままではGoogleEarthで重い動作になる可能性が有ります。例では1/10に削減する設定です。
設定が終わったら「GpsMark追加」か「Route追加」ボタンを押します。

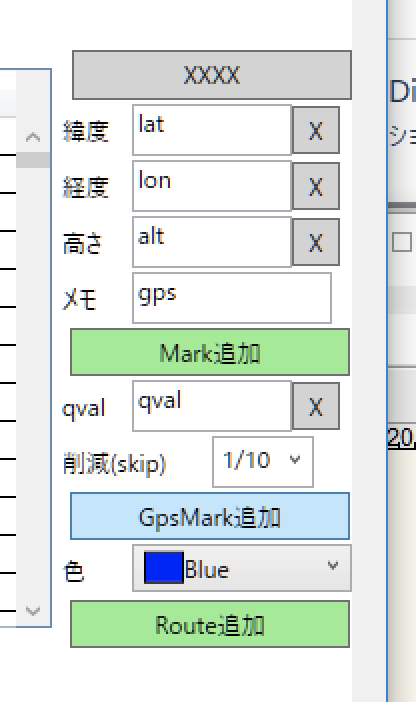

lat/lon/altを使用する場合です。

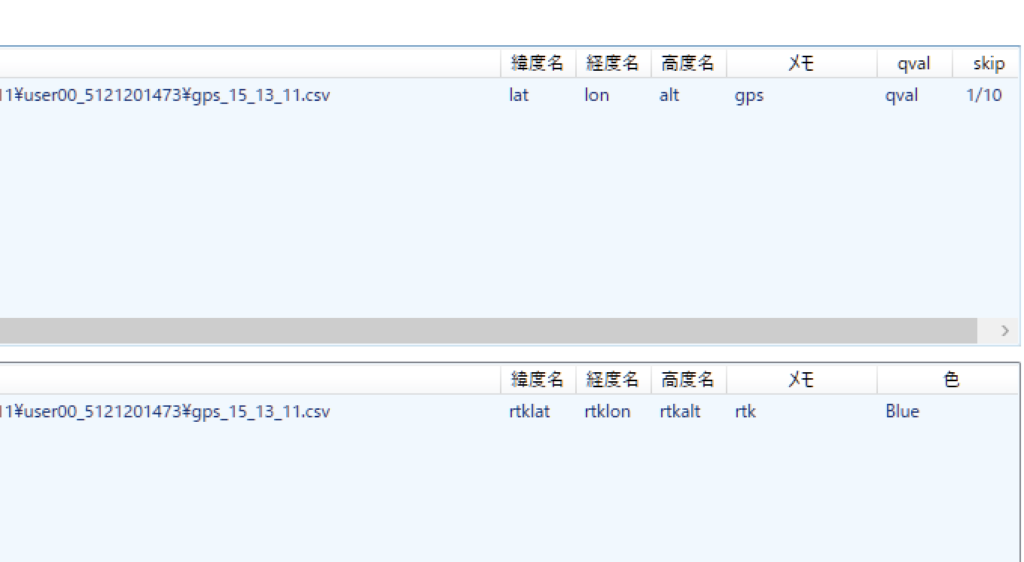

下のパネルに変換対象のGPSファイルが登録されます。例は「GpsMark追加」でiPhoneのGPS位置を表すlat/lon/altを点で表す設定と、「Route追加」でrtk-gnssの位置を表すなrtklat/rtklon/rtkaltを線で表す設定です。

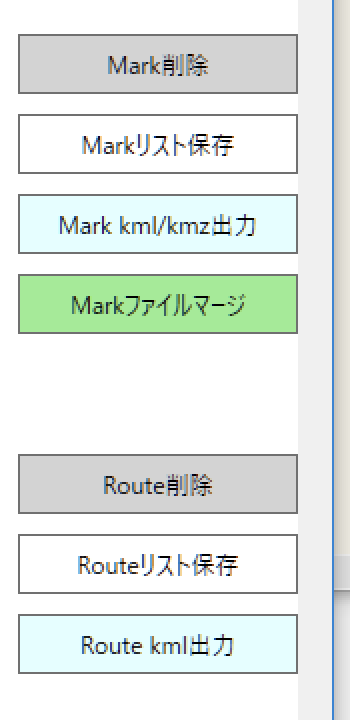

右パネルの「Mark kml/kmz出力」または「Route kml出力」ボタンを押します。
例として「Mark kml/kmz出力」で三鷹gps-15_13_11.kmzを指定して出力します。
Route kml出力」で三鷹rtk-15_13_11.kmlを指定して出力します。
２）GoogleEarthにｋｍｌまたはｋｍｚファイルを読み込みます
環境にもよりますが、kmlまたはkmzをダブルクリックするとGoogleEarthに読み込まれます。
２−１）kmz/kml読み込みとGoogleEarth表示

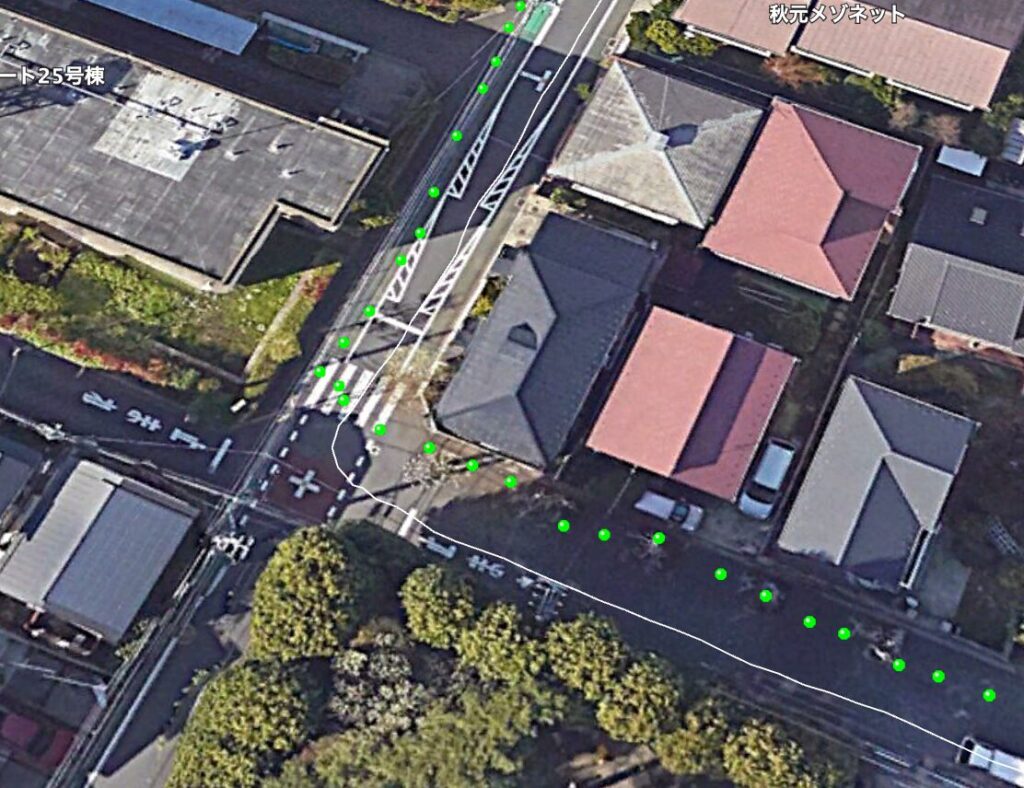

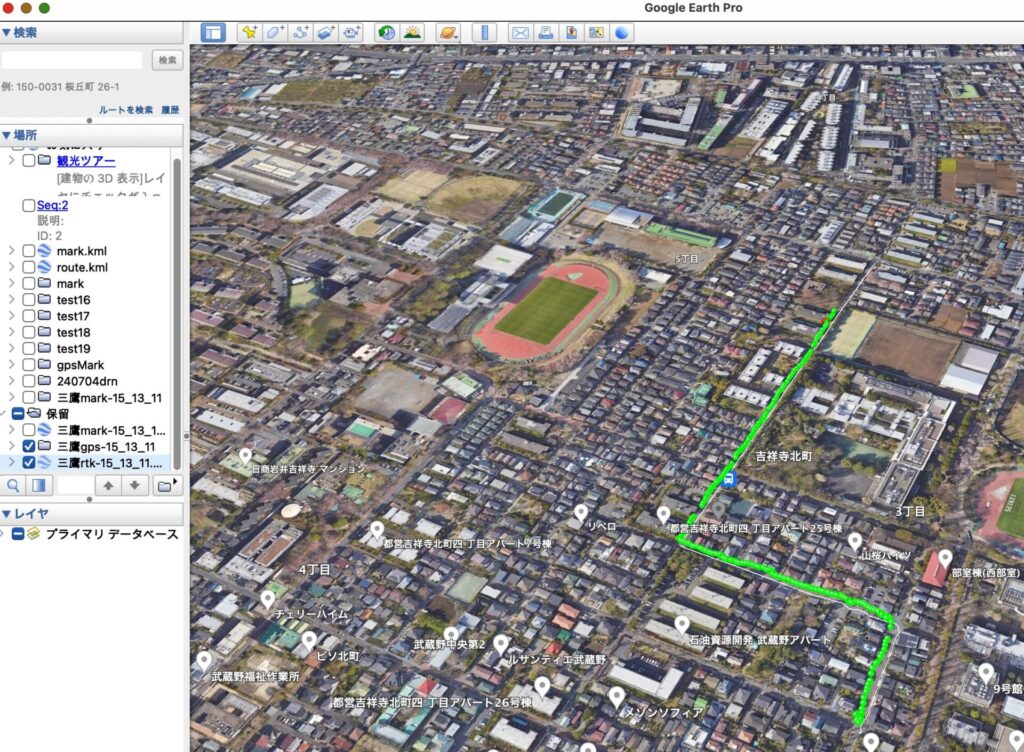

例の三鷹gps-15_13_11.kmzと三鷹rtk-15_13_11.kmlを読み込みます。
拡大してもルートデータ＝三鷹rtk-15_13_11.kmlが見にくいので、線の太さと色を変えます。
２−２）ルート表示を見やすくします

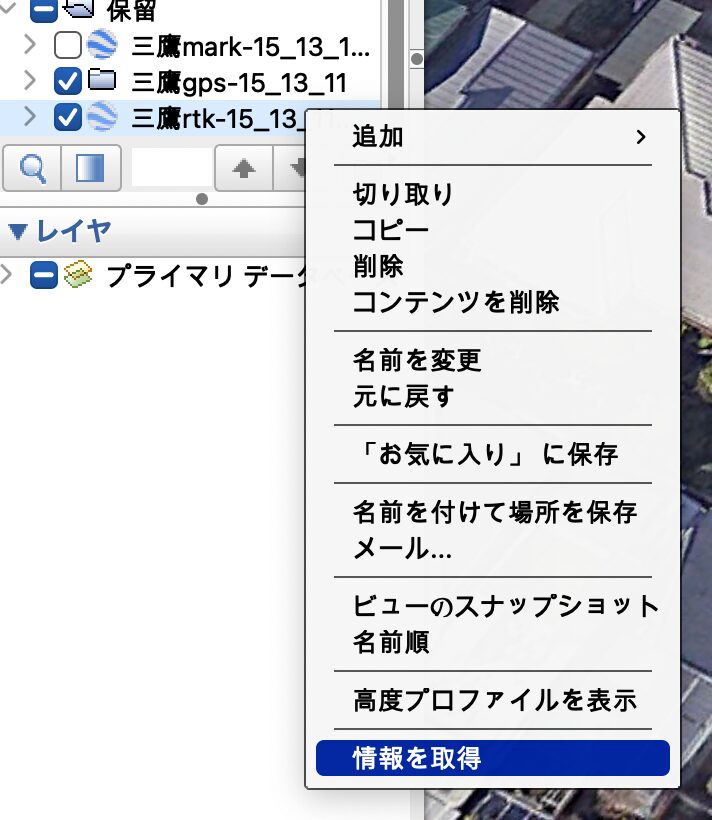

三鷹rtk-15_13_11.kml選択して右クリックしてメニューを表示します。
「情報を取得」をクリックします。

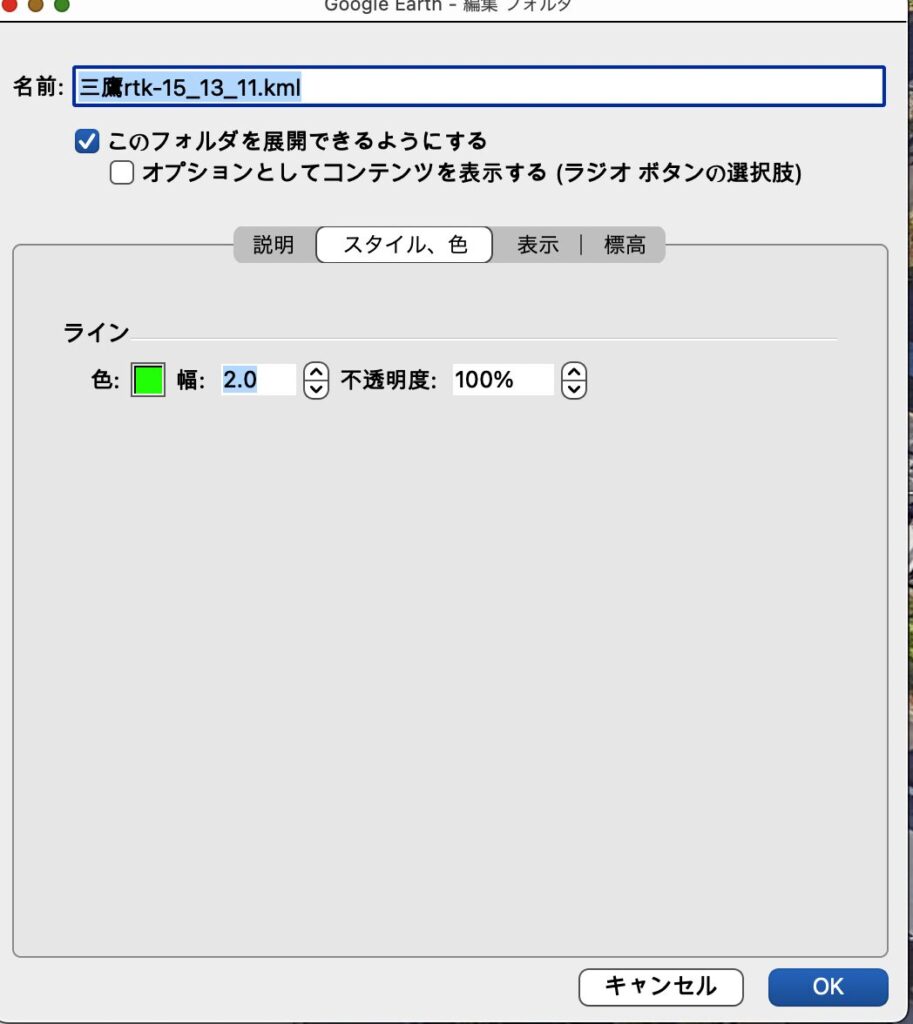

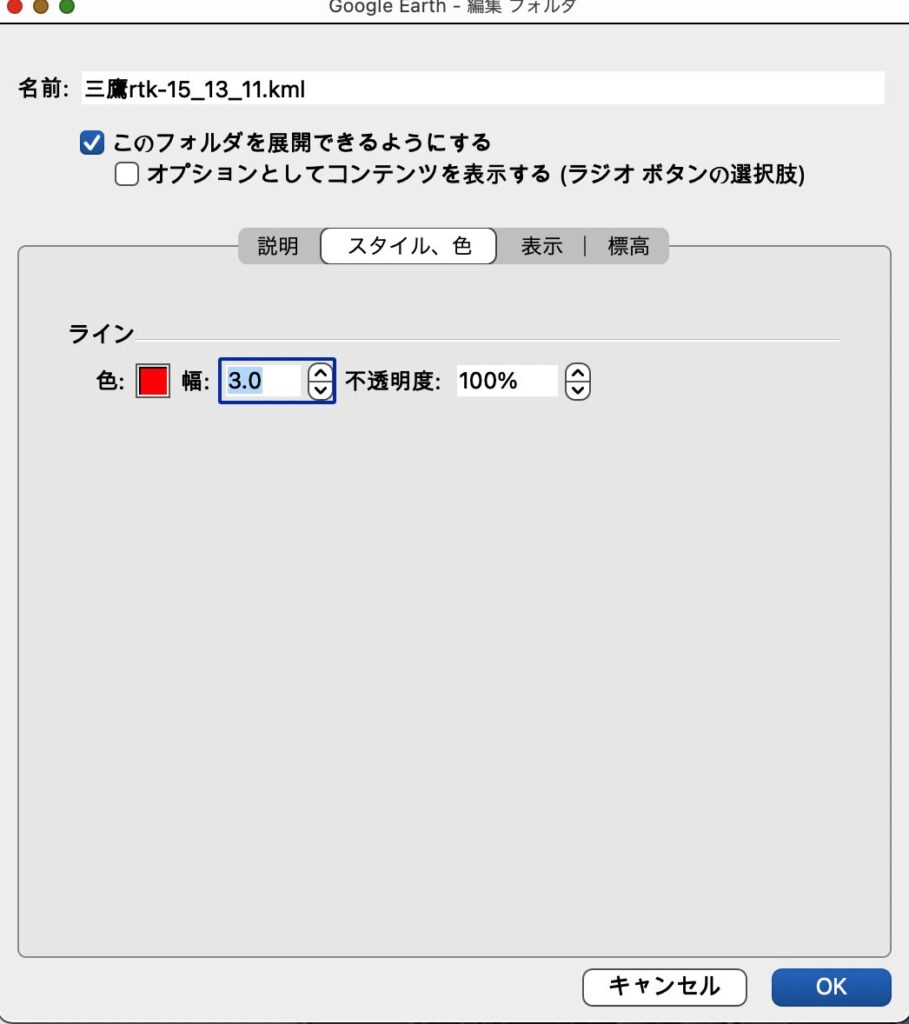

「スタイル、色」タブを選んで、ラインの色と幅を変更します。例は赤にして幅３にします。

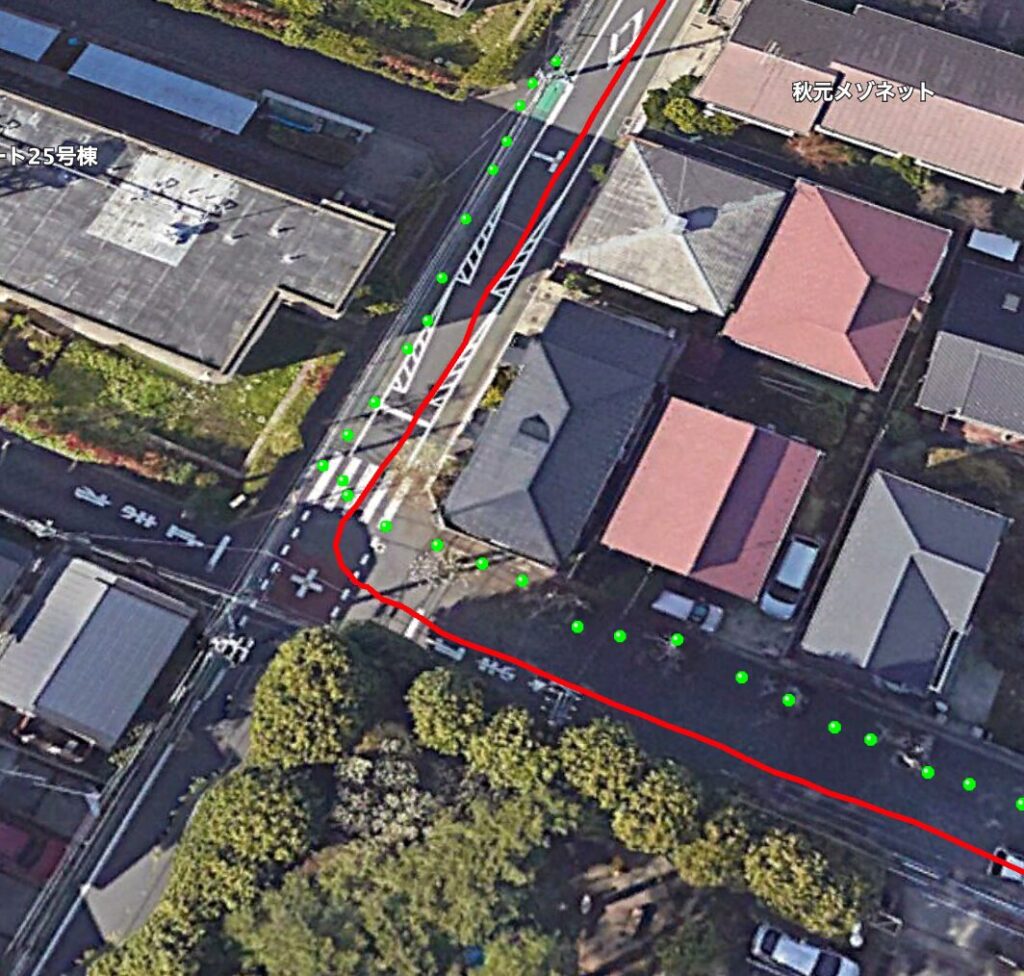

ルートデータ＝三鷹rtk-15_13_11.kmlが見やすくなりました。
３）MarkデータとGpsデータの同時表示
GeoDiveExaのMarkファイルをGoogleEarthで表示する方法で読み込んだMarkデータと同時に表示してみます。
３−１）Markデータ、GPSデータ表示

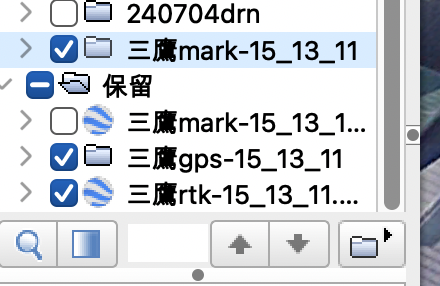

以下３つのレイヤーの表示設定をチェックします。
三鷹mark-15_13_11.kmz(=Markデータ）
三鷹gps-15_13_11.kmz（iPhoneのGPSデータ）
三鷹rtk-15_13_11.kml(RTK-GNSSデータ）

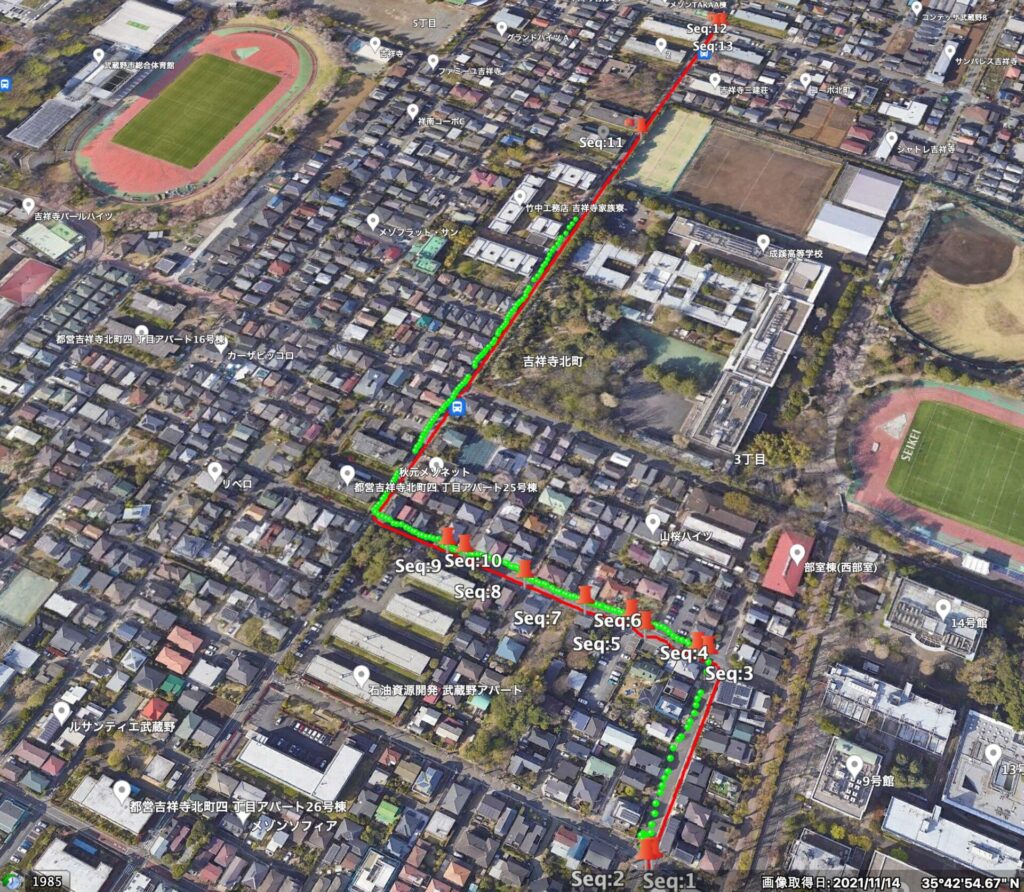

３つのデータ(Mark,iPhone GPS,RTK-GNSS)が表示されます。

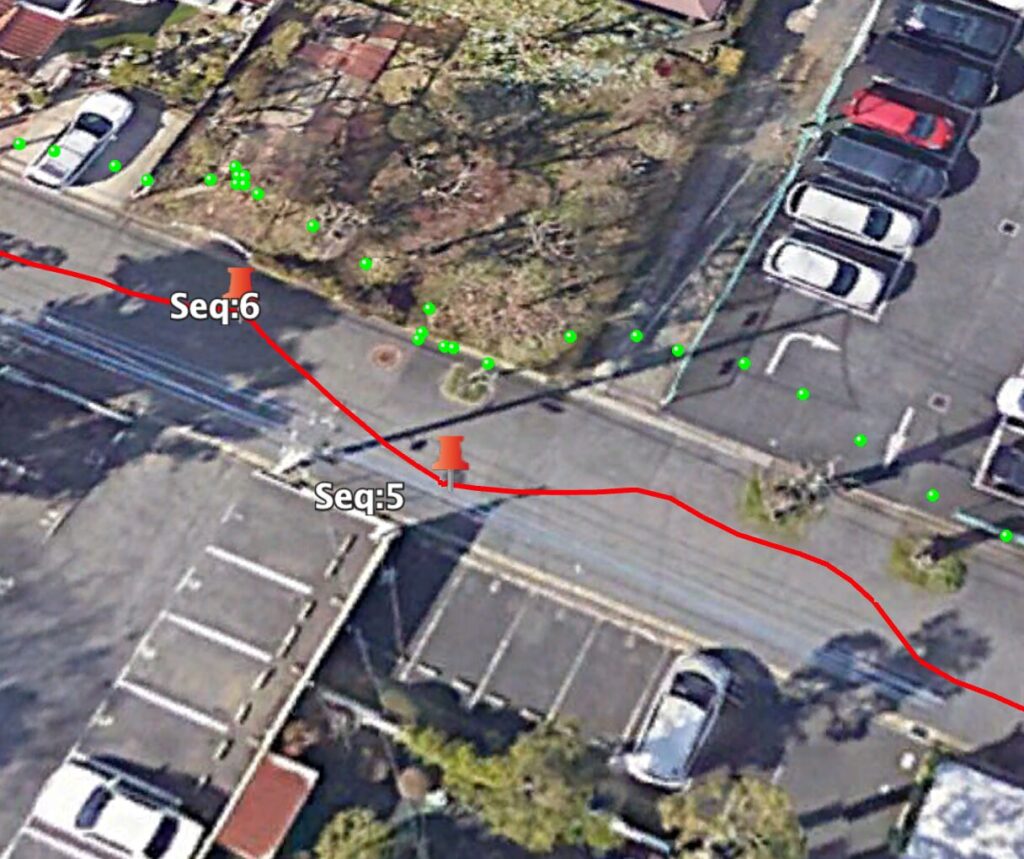

拡大した結果です。iPhoneのGPSデータとRTK-GNSSの差が大きい事が分かります。

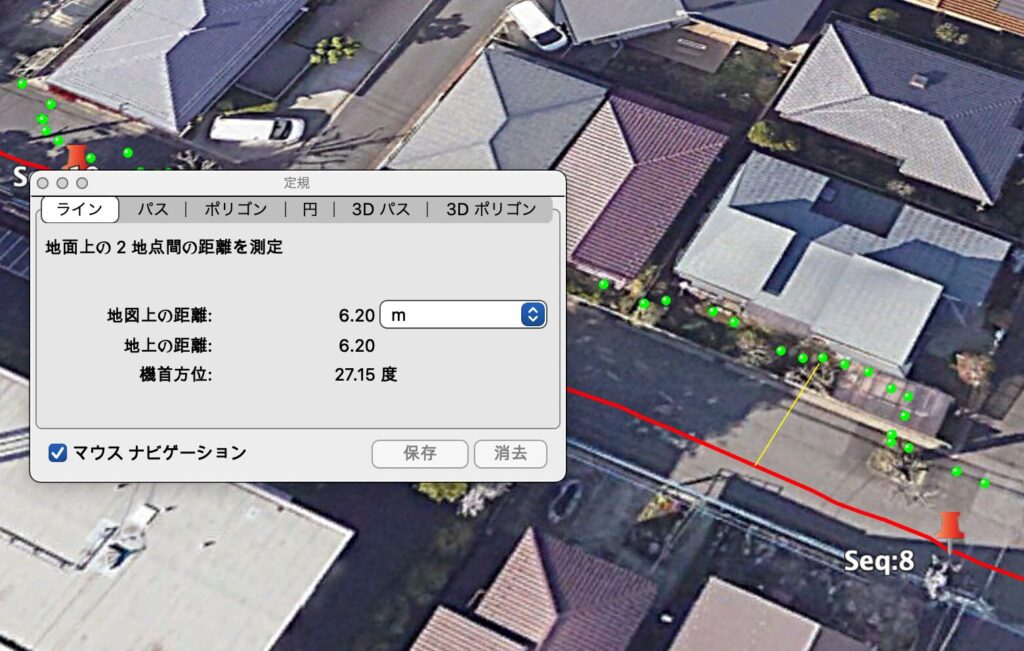

iPhoneのGPSデータとRTK-GNSSデータ間を測ってみたら6.2mありました。
