GPSファイルやMarkファイルをQGISで地図データとして表示できます。
１）QGISでGPSファイルを表示する方法
QGISのcsvファイル読み込み機能を使用すると簡単に表示できます。
参考：サーバからデータを取得する場合は「管理端末アプリを使用してGeoDiveExa計測データをダウンロードする方法」を参照してください。
参考：USB接続してデータを取得する場合は「GeoDiveExaの各種データファイル説明とパソコンに取り込む方法」を参照してください。
１−１）GPSファイルをCSVテキストとしてQGISへ読み込みます

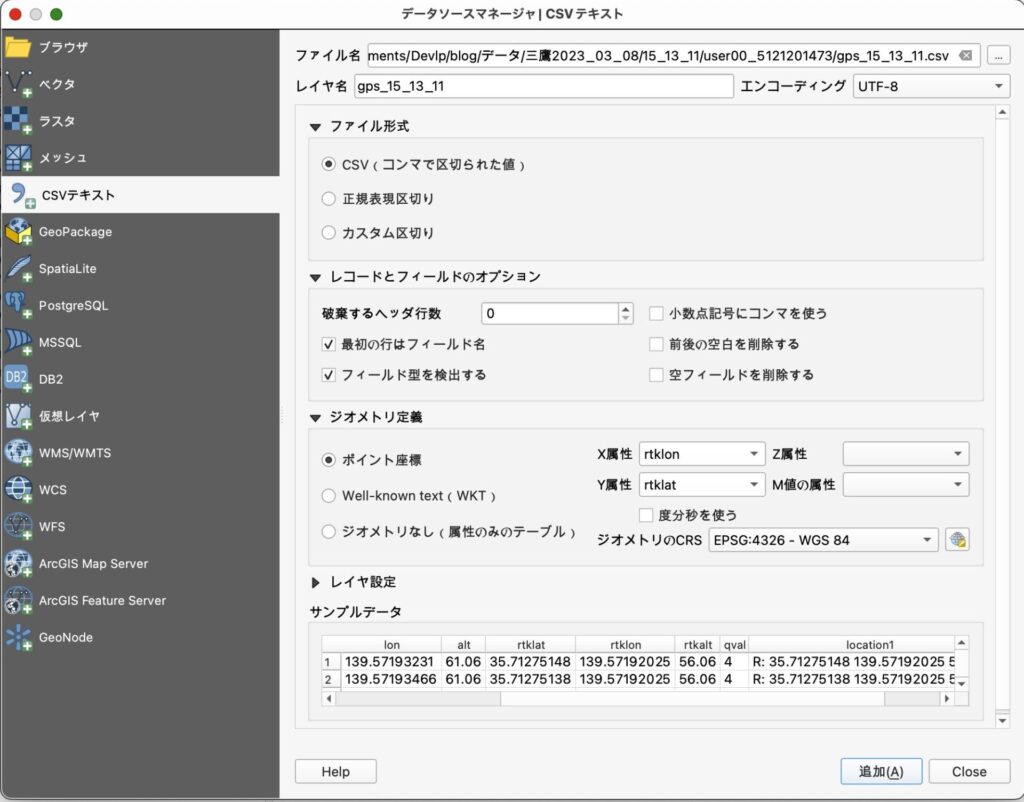

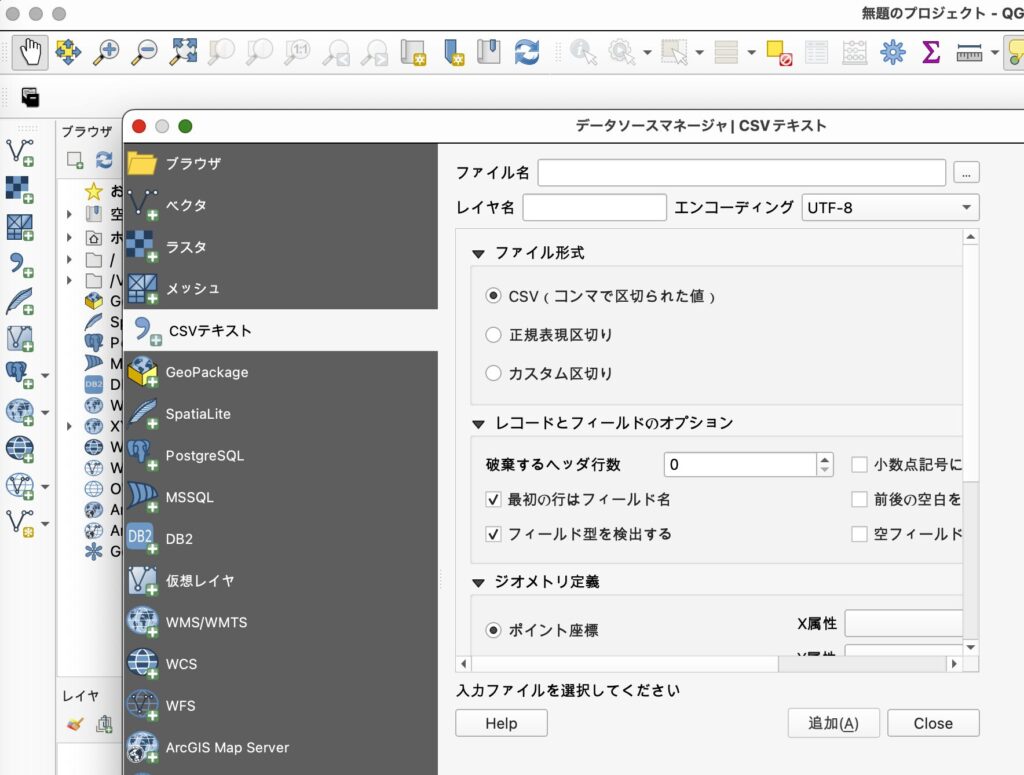

「レイヤー追加メニュー」の「CSVテキスト」をクリックすると「データソースマネージャー(CSVテキスト）」が表示されます。
読み込むGPSファイルを選択します。
X属性はrtklonにします。
Y属性はrtklatにします。
その他はデフォルトで問題ないと思いますが、以下の項目は確認して異なる場合は設定してください。
エンコーディングはUTF-8
ファイル形式はCSVにチェック
最初の行はフィールド名にチェック
ジオメトリーのCRSはEPSG4326-WGS84
「追加」ボタンを押してGPSファイルから点データを作成します。
１ー２）QGISの表示設定を変更してGPSファイルを表示します

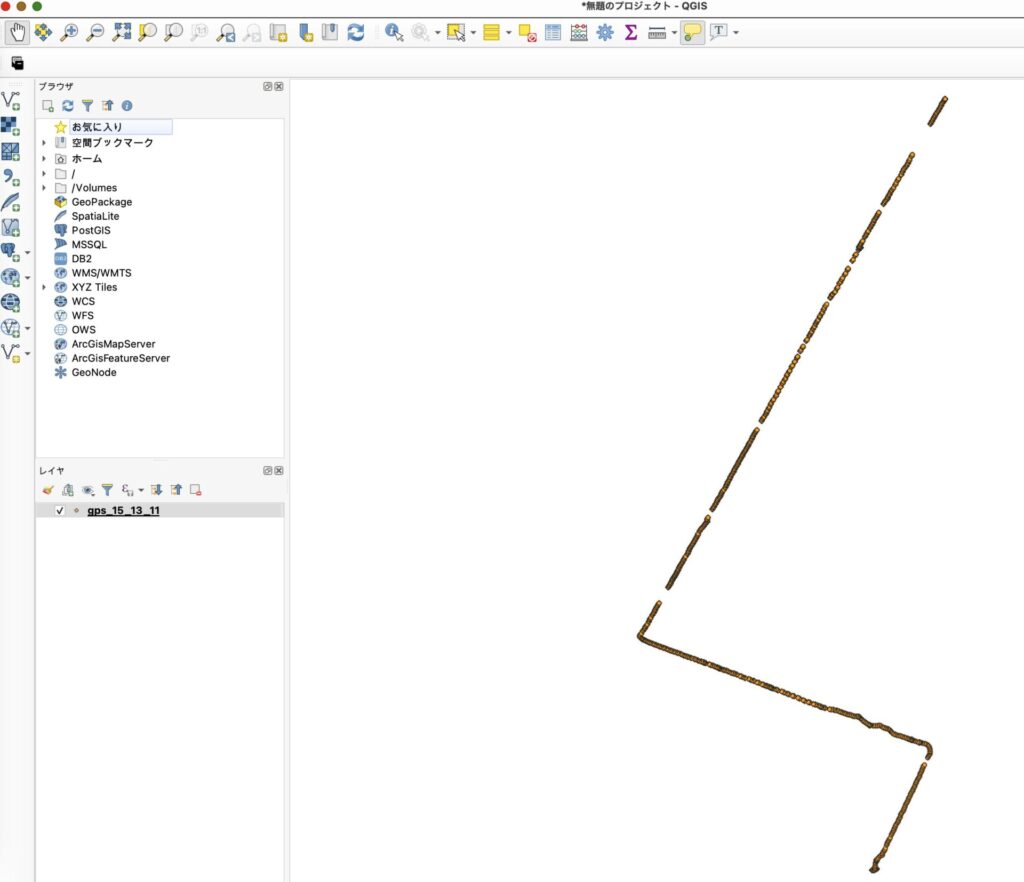

GPSファイルを読み込んだ直後は点データのみが表示されますので、GooglMapを追加する事にします。
XYZ Tilesの「googleMap]を選びます。

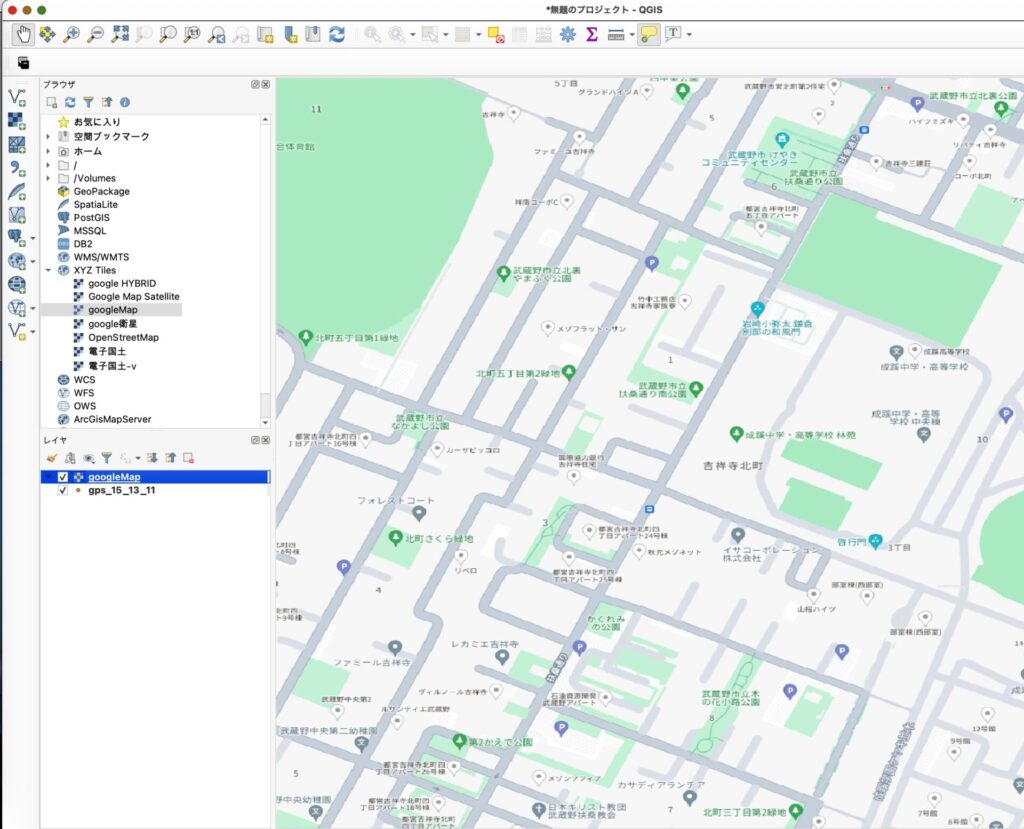

GPSファイルデータとgoogleMapの順序の関係でGPSファイルデータが消えてしまってます。
表示順を変える事にします。
googleMapレイヤーの最後に移動します。

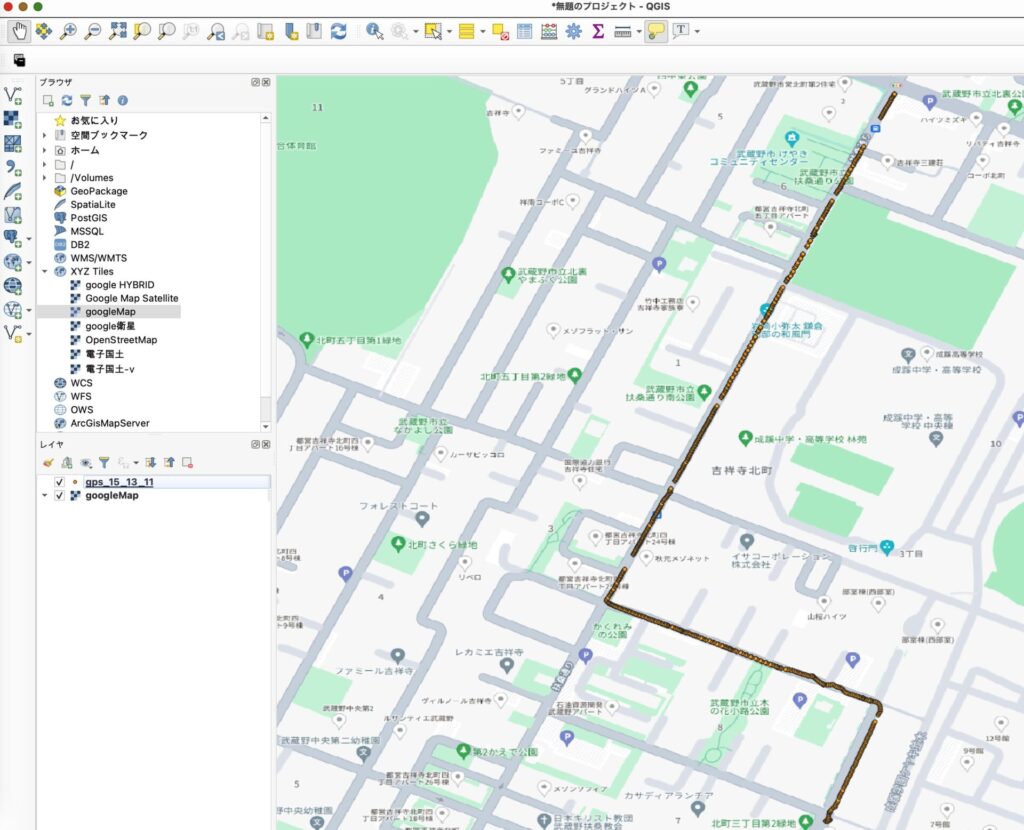

googleMapの上にGPSファイルデータが表示される様になりました。
１−３）GPSファイルデータをFixとそれ以外に分けて表示してみます

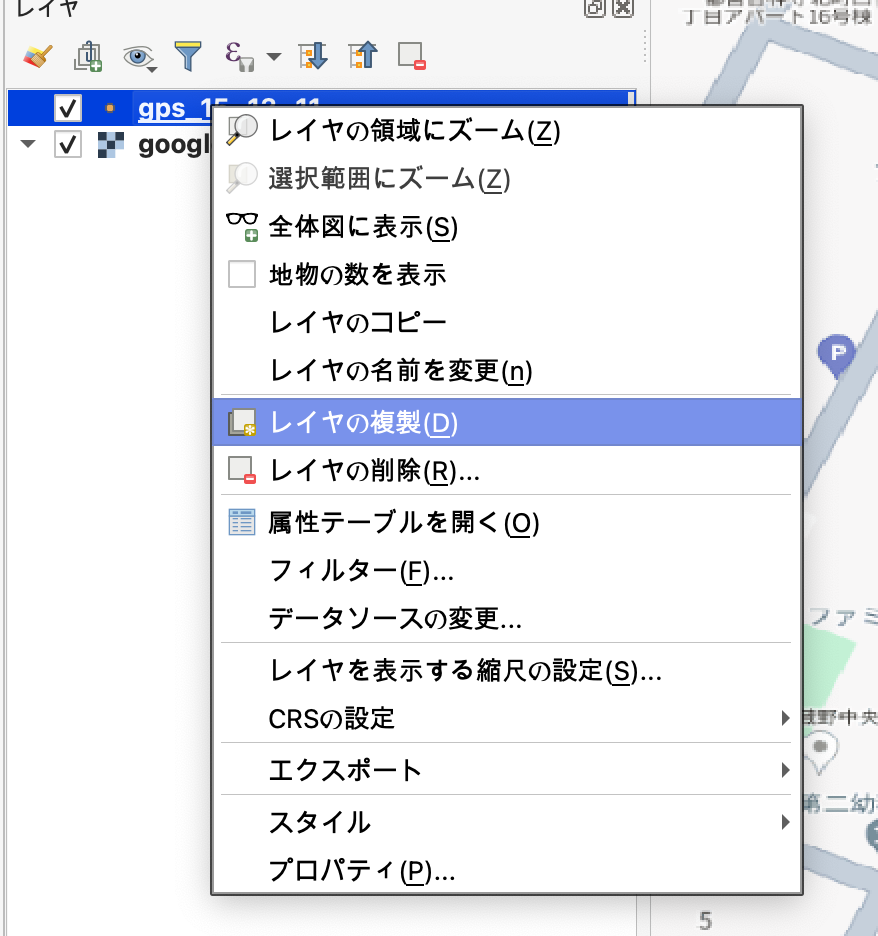

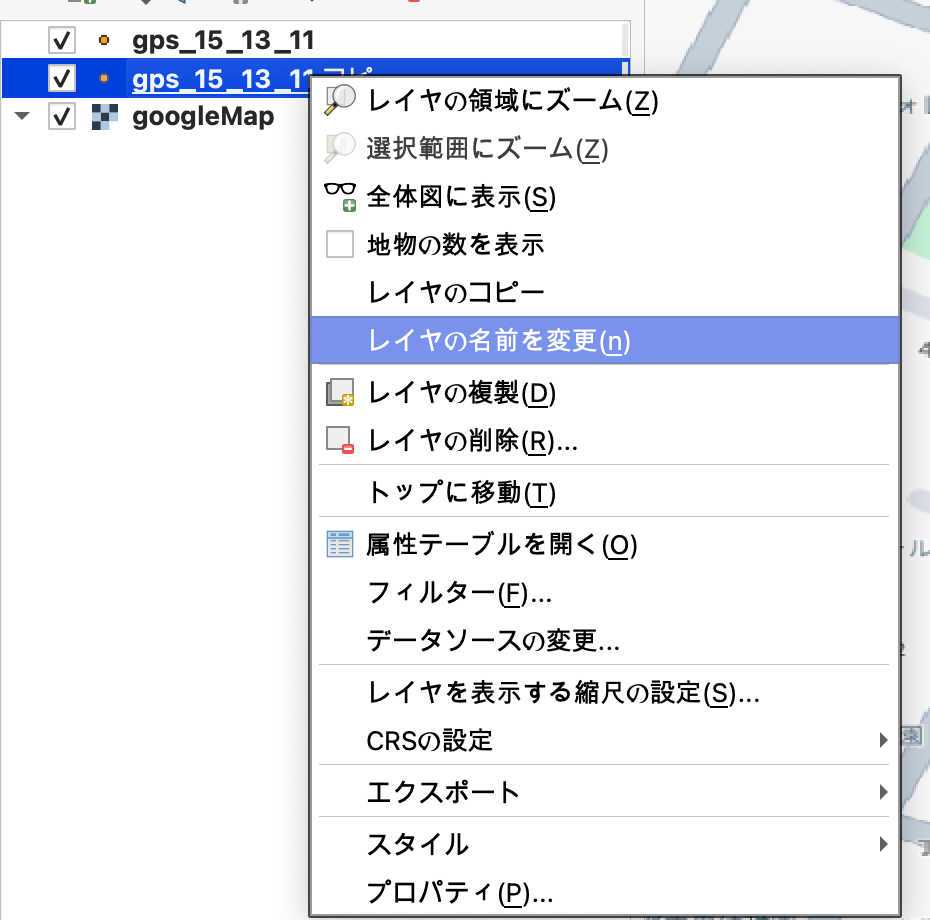

GPSファイルデータ＝例ではgps_15_13_11を複製して、名称をgps_15_13_11_Fixに変えます

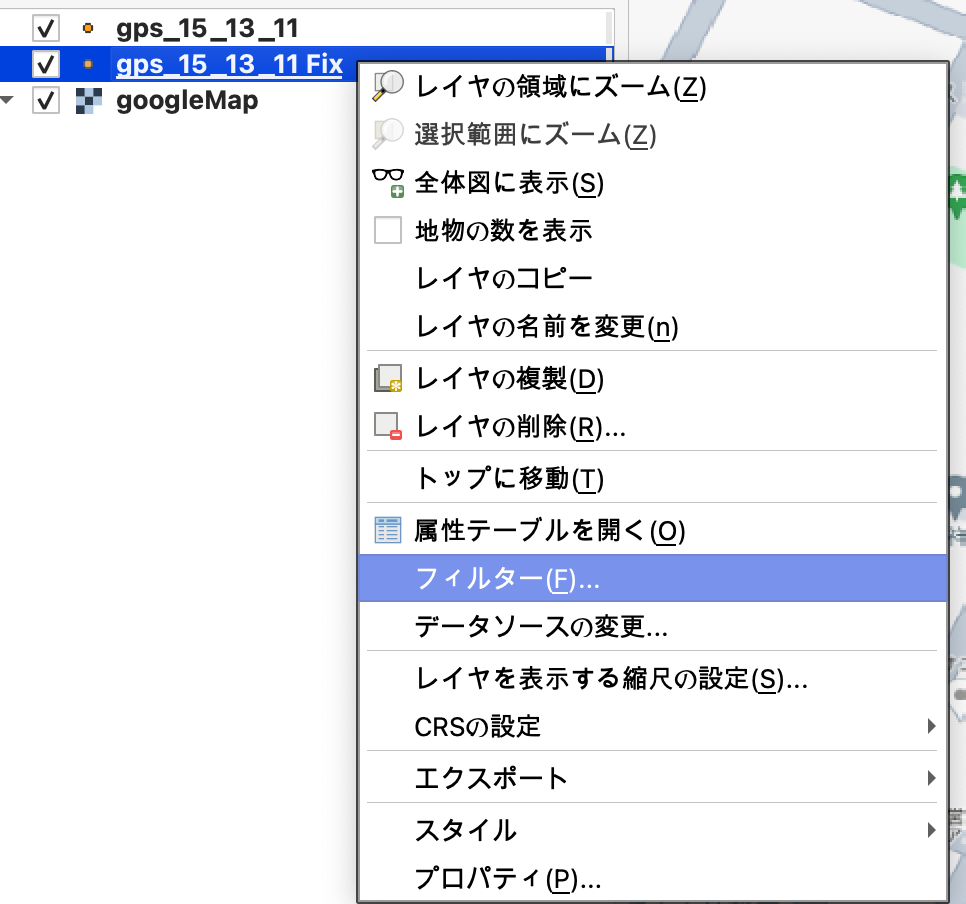

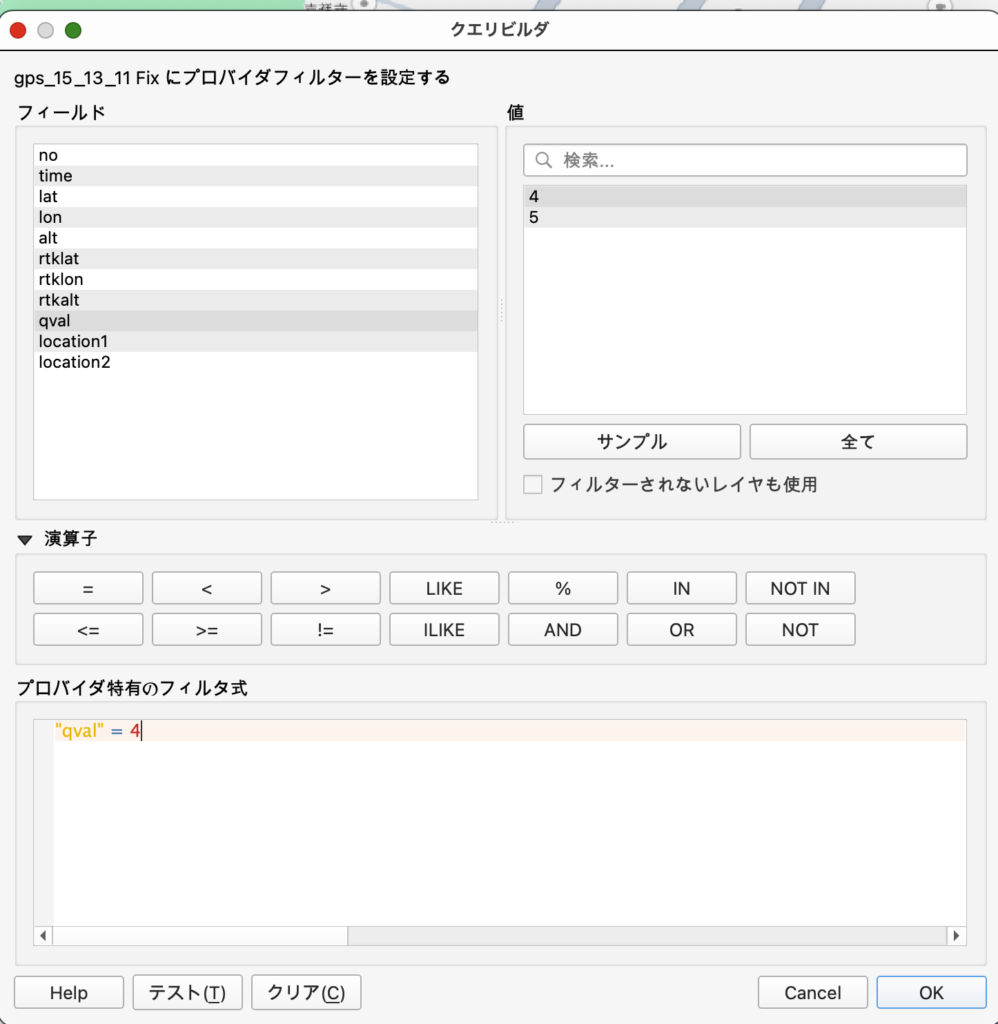

gps_15_13_11_Fixにフィルターを適用してFixデータのみの表示にします。FIxはqval=4なので、フィルターは“qval”=4にします。

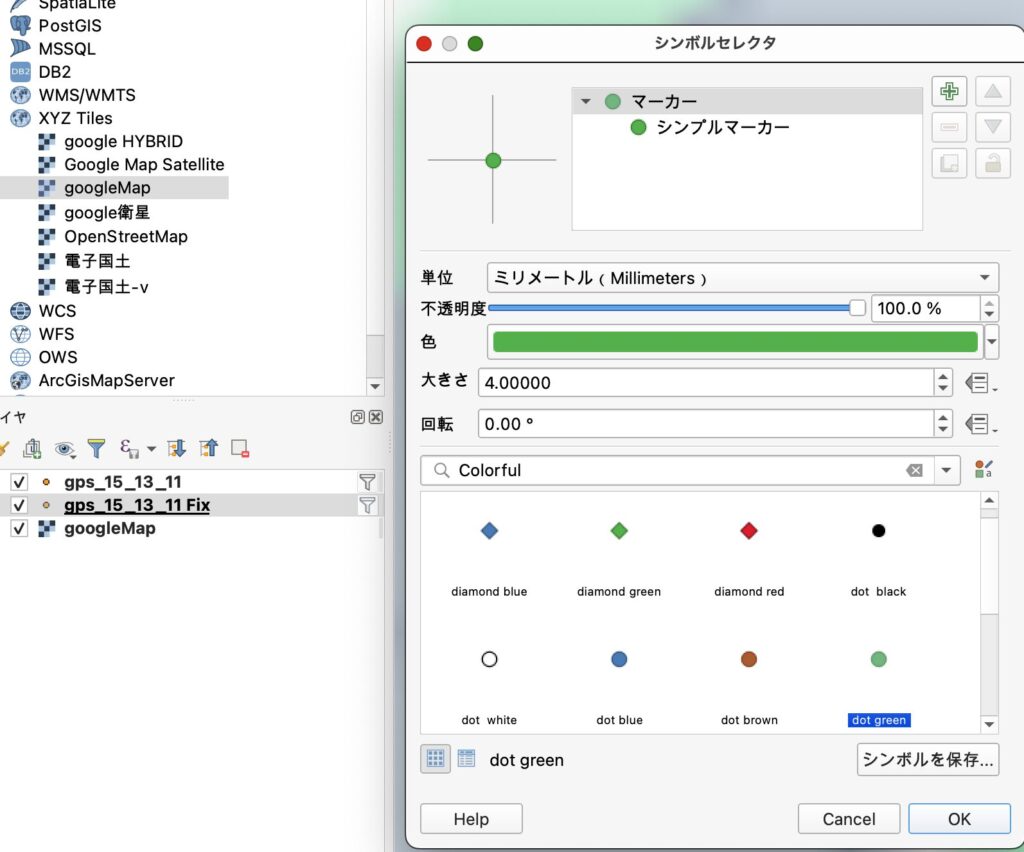

gps_15_13_11_Fix表示を緑にする為にスタイルを変更します。

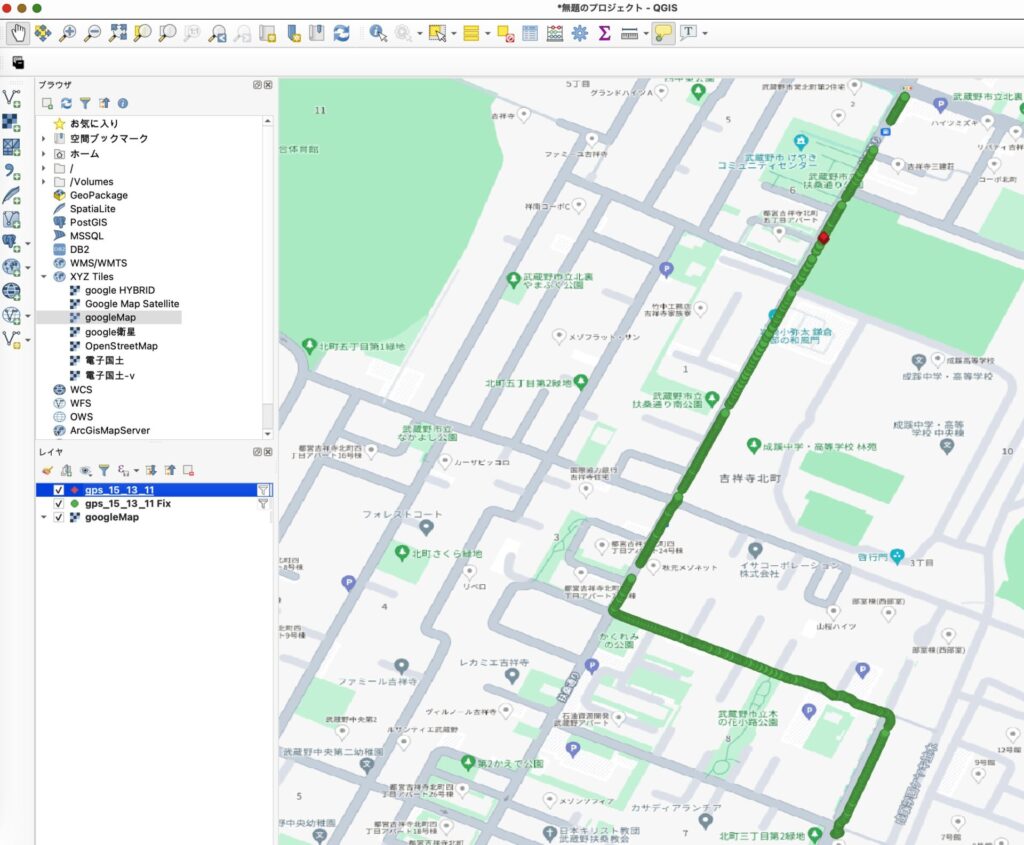

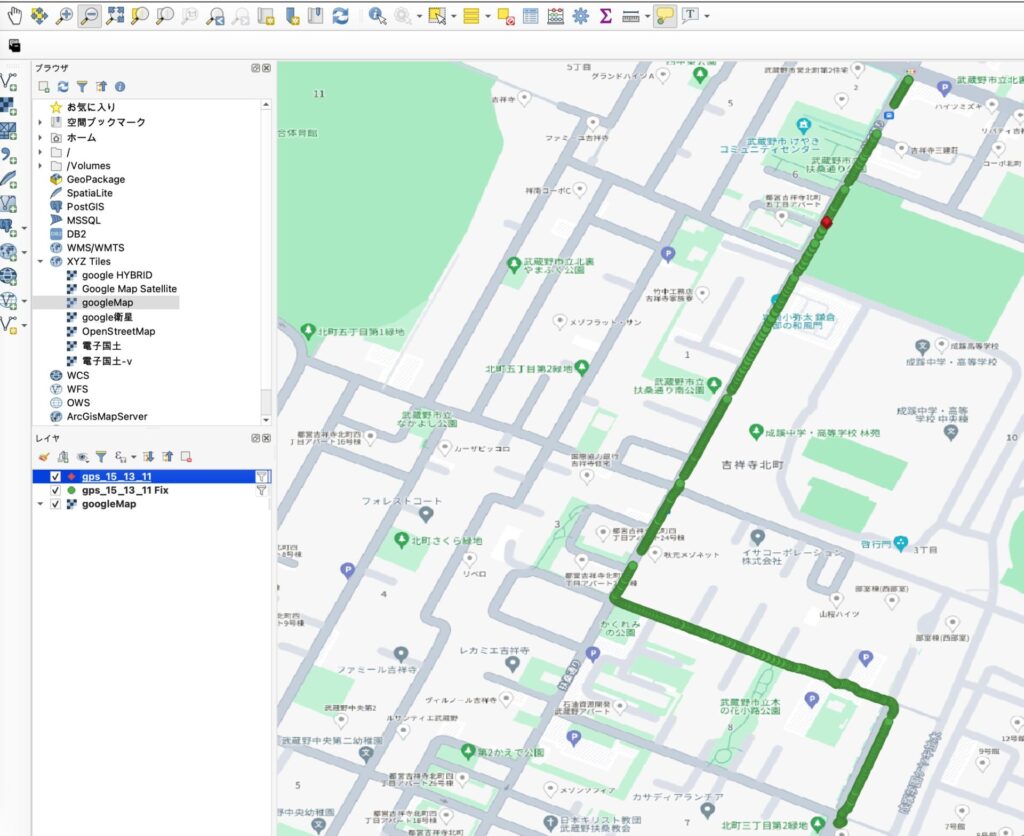

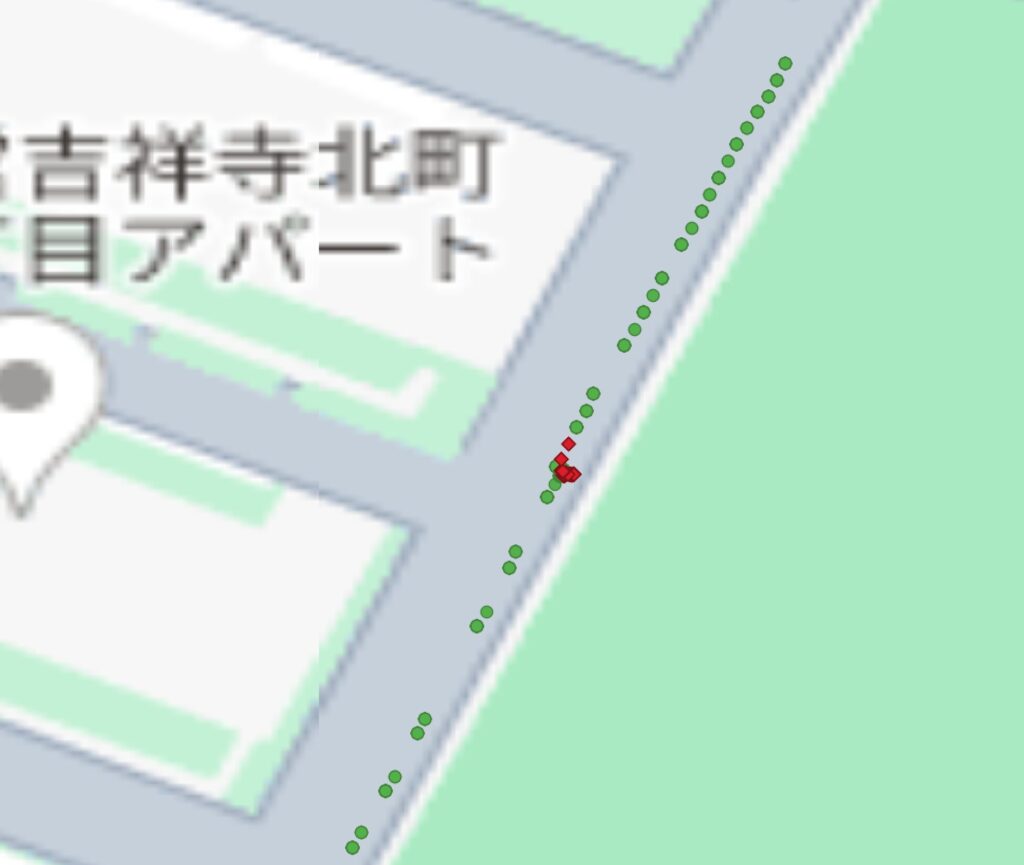

gps_15_13_11はフィルターを“qval”!=4にし、表示スタイルは赤にします。FIxは緑、それ以外は赤で表示されます。
２）QGISでMarkファイルを表示する方法
操作はGPSファイルと同じですが、「データソースマネージャー(CSVテキスト）」の設定が異なります。

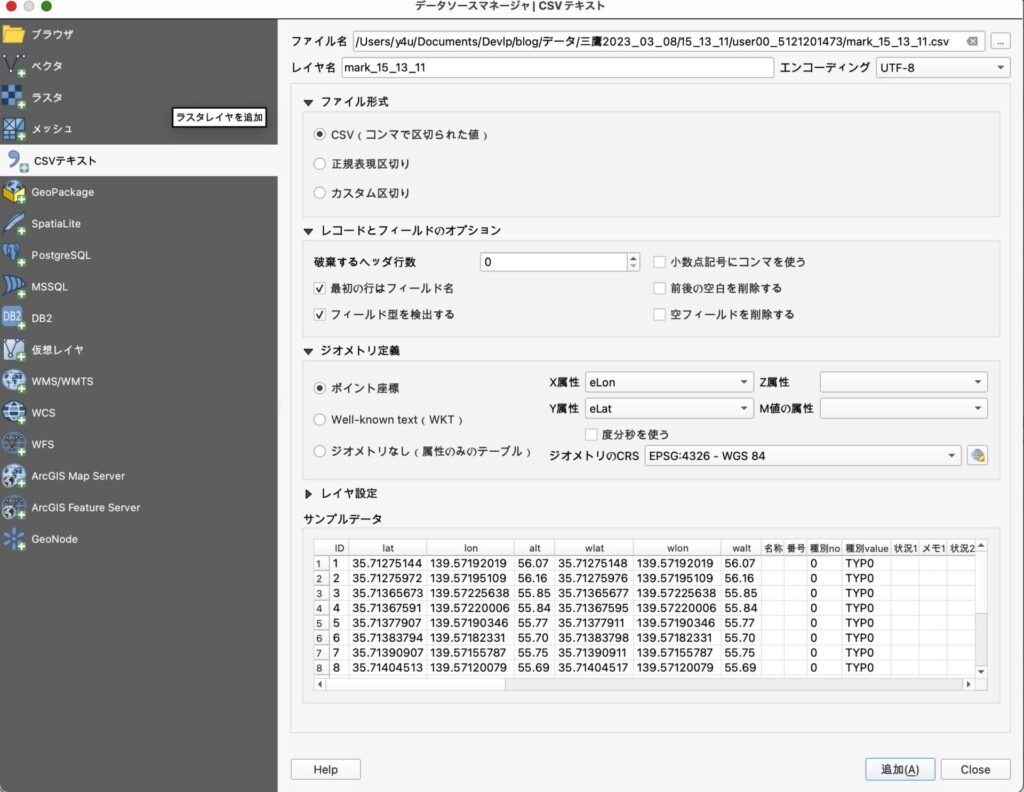

読み込むMarkファイルを選択します。
X属性はeLonにします。
Y属性はeLatにします。
その他はデフォルトで問題ないと思いますが、以下の項目は確認して異なる場合は設定してください。
エンコーディングはUTF-8
ファイル形式はCSVにチェック
最初の行はフィールド名にチェック
ジオメトリーのCRSはEPSG4326-WGS84
「追加」ボタンを押してGPSファイルから点データを作成します。

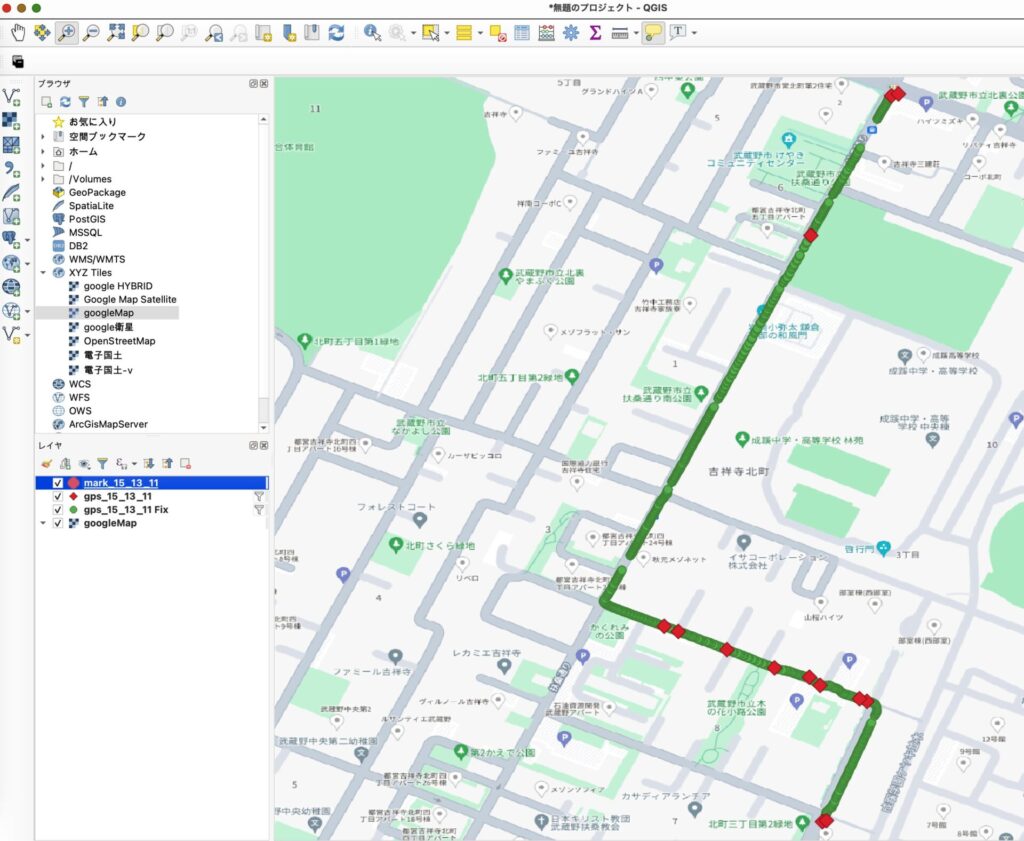

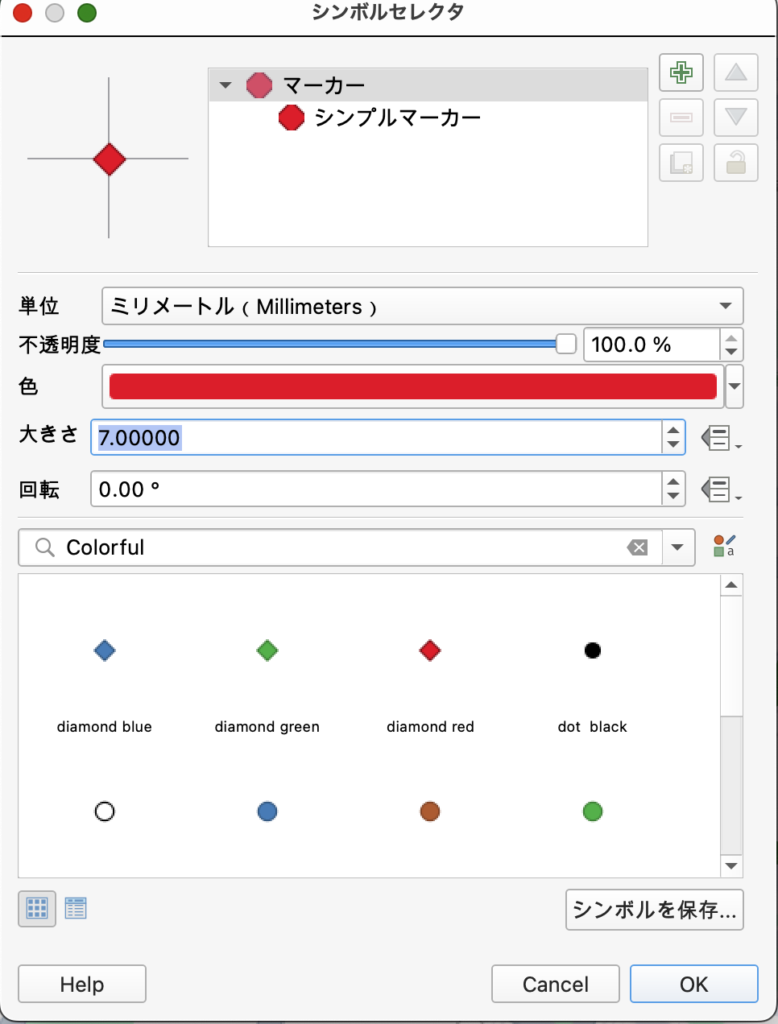

Markファイルデータ＝例ではmark_15_13_11のスタイルを変更して赤で大きさ７にします。

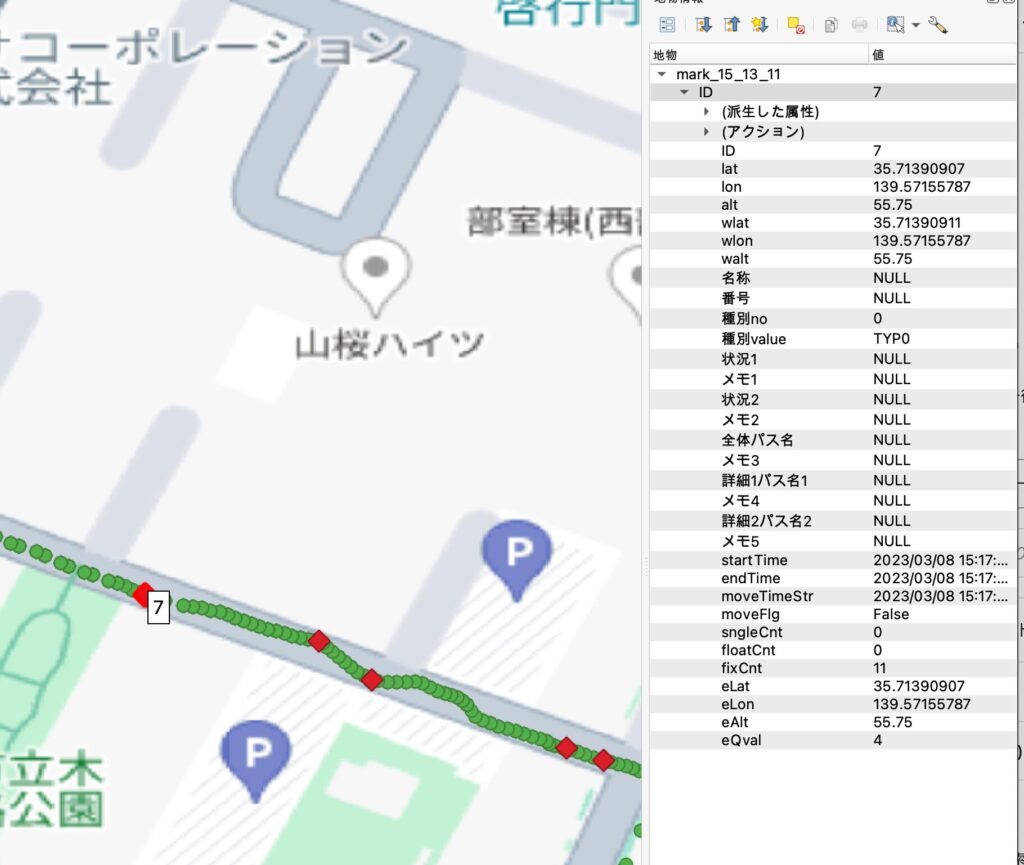

Markをクリックして情報を見る事ができます。
