1980年代後半にラスベガスの電子機器の見本市に世界初の「光造形装置」が展示・デモしていた。40年後に個人で使える３Dプリンターになった。
1)世界初光造形装置（３Dプリンター）を１９８０年代後半にラスベガスの電子機器見本市でみた
ラスベガスの電子機器見本市にCADとかAutoDigitizer4001を出展しており、そこで「世界初光造形装置」を見ました（＝当時は３Dプリンターとは言いません）。
「光で硬化する溶液にレーザで描画して溶液トレーを下に下げていく」方式で約５０００万していたと思います。面白そうなので使ってみたいと思いましたが、その機会はありませんでした。ラスベガスで見て1ヶ月程度後に日経新聞にスクープ記事が出ました。
２）2023年に３Dプリンター買いました
それから35年程度たって部品を自作する為についに３Dプリンターを買ってしまいました。何と５万円もしない低価格マシーンです(=最初に見てから1/1000の値段です）。
私が買ったのは、この１世代前ですが、ほとんど同じです（＝円安で高くなったな〜）。
ANYCUBIC Photon Mono M5s 12K 3Dプリンター 光造形 3倍高速印刷 レベリングフリー 10.1インチLCDスクリーン レジン検出 光造形方式3Dプリンター 効率安定スマート印刷 印刷サイズ213*128*200mm/11.4*10.6*18.1インチ

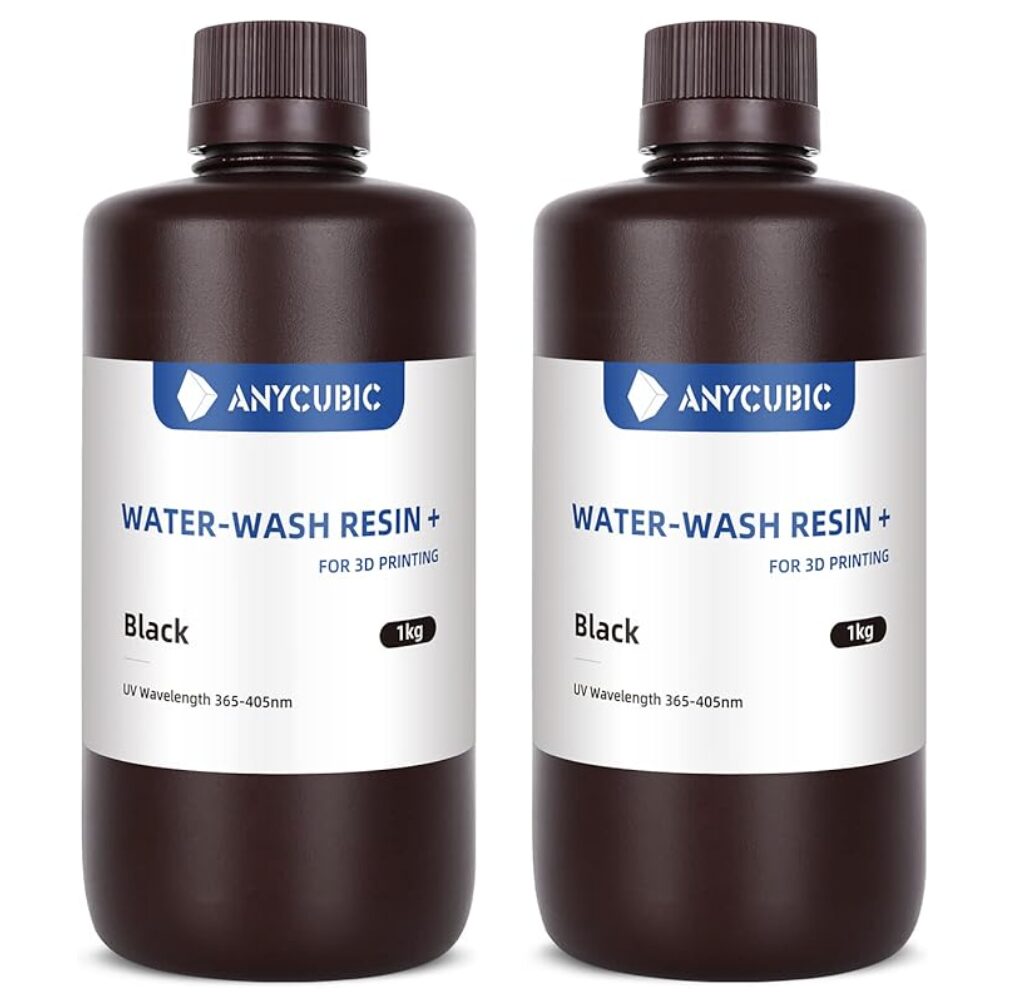

レジンは使い勝手の良い「水洗い可能」の黒を使いました。最初は失敗ばかりしていたので、結構多量に使う事になりました。最初から大きいのを買っておいた方が良いと思います。
３）Autodesk Fusion360で3Dモデリングします
３Dプリンターにデータを渡すにはまず３DモデリングCADが必要です。調べたら「Autodesk Fusion360」が良さそうなのでサブスクリプション契約しました。
Fusion360はソリッドモデル・ワイヤーフレームなどで簡単に３Dモデリングできる（＝AutoCadとは異なり）使いやすいソフトです。
真ん中の金属フレームにつける部品を3Dプリンターで作りました。

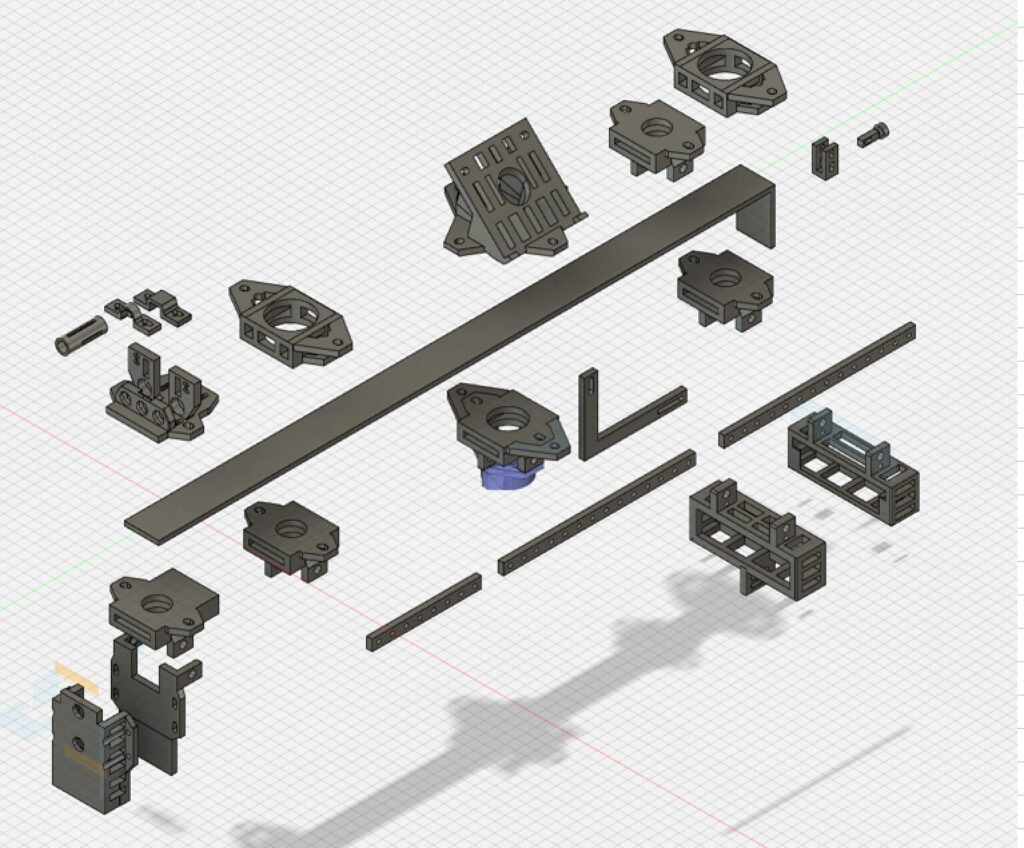

最初に作成した部品群です。
実際に作ったら、強度不足や組み立てしにくいなど不具合が出たので修正版です。
４）３Dプリンター試作品RTPS（＝２アンテナ＋レーザ位置＋カメラ計測システム）
「M5Stack+M5F9Px2+レーザポインター＋レーザ距離計＋カメラ」で離れた位置から物体位置計測システム（RTPS）の実験機を作りました。
２つのアンテナで方向・仰角を求めて、レーザ距離計で距離を測る事で、レーザが当たっている物体の位置を計測します。計測物を後で確認できる様にカメラ撮影もします。

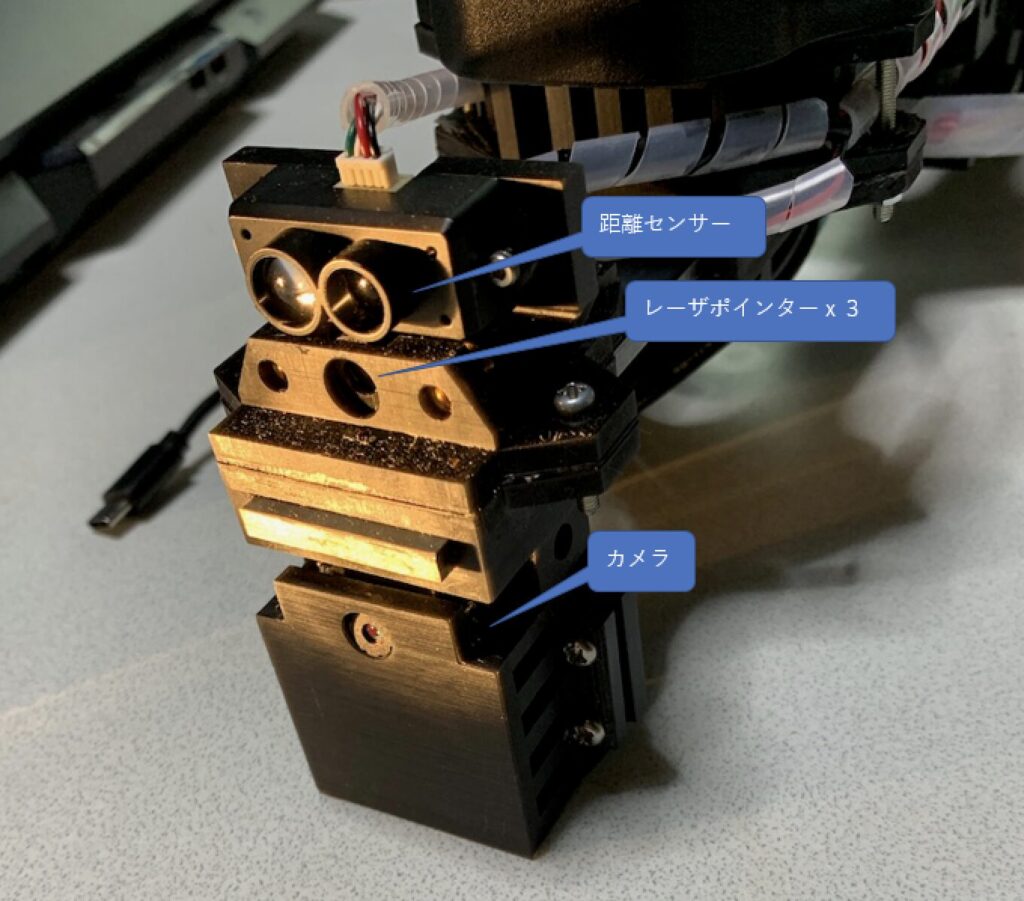

測定機ヘッドに 距離センサー レーザポインター カメラ を付けてあります。
