GeoDiveExa内のフォルダー構造と内容、調査データをパソコンに読み込む方法を説明します。
１）GeoDiveExaのフォルダー構造とファイル

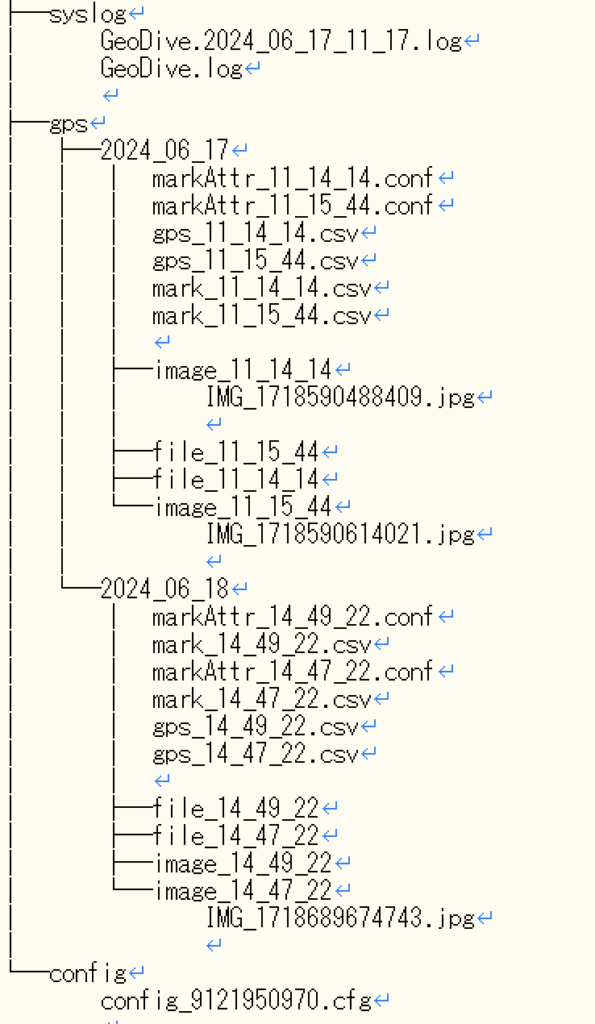

左の画像は典型的なGeoDiveExaのフォルダー構造とファイルです。syslog gps configの３つのフォルダー内に各種ファイルを保存しています。
１−１）syslogフォルダーと動作ログファイル
syslogフォルダー内には動作ログをGeoDive.logファイルに保存しています。別な日にGeoDiveExaを起動すると、以前のGeoDive.logは、日時つきの名称に変更して保存して、また新しく作成します。
お願い：GeoDiveExaに何らかの問題が発生した場合、データと共にGeoDive.logを送ってください。動作ログを見る事で問題を発見できる可能性が高くなります。
１−２）gpsフォルダーとデータファイル
gpsフォルダー内の日時フォルダーに markAttr mark gps ファイルと image file フォルダーが有ります。この３ファイル２フォルダーは時間でグループ化しています。
markAttr_<時間>.confは、markファイルの属性名称を表すコンフィグファイルです。
mark_<時間>.csvは、調査・計測したmarkの位置・属性値を保存したデータファイルです。
gps_<時間>.csvは、移動経路を表すgpsロガーデータファイルです。
file_<時間>フォルダーは、添付ファイルを保存するフォルダーです（＝左の例に添付ファイルはありません）。
image_<時間>フォルダーは、カメラ画像などを保存するフォルダーです。
１−３）configフォルダー
configフォルダー内には「設定」を保存した cofig_<ユーザ番号>.cfg ファイルが有ります。セキュリティー対策の為に暗号化しています。
１−４）その他のファイルとフォルダー
その他以下の様なファイルやフルダーを有ります。
ターゲットファイル：ターゲットの位置を設定したファイルでtarget.csvの固定名称でgpsフォルダーに配置します。
layer/xyzフォルダー:ここにネットの地図背景とユーザ地図のmbtilesファイルを保存するフォルダーです。
２）GPS（＝ロガー）ファイル内容
gpsファイルは１秒間隔でRTK/GPS位置情報を保存したファイルで以下の項目が有ります。文字コードはUTF8なのでExcelで直接開く時は注意してください。
<例：位置はxyで一部隠しています>
no,time,lat,lon,alt,rtklat,rtklon,rtkalt,geoid,qval,location1,location2
0,20240618144923,33.1235xy59,131.788xy100,7.246,33.1235xy59,131.788xy100,7.246,0.000,1,G: 33.1235xy59 131.788×6100 7.246,
1,20240618144924,33.1235xy59,131.788xy100,7.246,33.1235xy59,131.788xy100,7.246,0.000,1,G: 33.1235xy59 131.788×6100 7.246,
| 番号 | 名称 | 内容 |
| 1 | no | ０からの連続番号 |
| 2 | time | ＜年＞＜月＞＜日＞＜時＞＜分＞＜秒＞で測定時間を表します |
| 3 | lat | iPhoneのgps緯度 |
| 4 | lon | iPhoneのgps経度 |
| 5 | alt | iPhoneのgps高さ |
| 6 | rtklat | RTK-GNSSの緯度 |
| 7 | rtklot | RTK-GNSSの軽度 |
| 8 | rtkalt | RTK-GNSSの高さ |
| 9 | geoid | RTK-GNSSのジオイド |
| 10 | qval | RTK-GNSSの状態 4/Fix 5/Float その他はSingle |
| 11 | location1 | GeoDiveExaの地図画面に表示している位置１ GPSの場合G: RTKの場合R:を先頭に付けています。その後 緯度、軽度、高さが続きます |
| 12 | location2 | GeoDiveExaの地図画面に表示している位置２ GPSの場合G: RTKの場合R:を先頭に付けています。その後 緯度、軽度、高さが続きます |
３）Mark（＝調査）ファイル内容
調査結果を保存したcsvファイルで前後の固定部分とユーザ設定の属性部分が有ります。
＜例：位置はxyで一部隠しています＞
ID,lat,lon,alt,wlat,wlon,walt,名称,番号,種別no,種別value,状況1,メモ1,状況2,メモ2,全体パス名,メモ3,詳細1パス名1,メモ4,詳細2パス名2,メモ5,startTime,endTime,moveTimeStr,moveFlg,sngleCnt,floatCnt,fixCnt,eLat,eLon,eAlt,eGoid,eQval
1,33.12352xy9,131.7886xy00,6.785,33.12352xy2,131.7886xy00,6.785,,,0,TYP0,,,,,IMG_1718689674743.jpg,撮影方位:84.9:位置:33.12352xy9:131.7886xy00:6.785,,,,,2024/06/18 14:47:42,2024/06/18 14:47:43,2024/06/18 14:47:42,False,3,0,0,33.1235xy59,131.7886xy00,6.785,0.000,1
＜固定部分＞
ID,lat,lon,alt startTime,endTime,moveTimeStr,moveFlg,sngleCnt,floatCnt,fixCnt,eLat,eLon,eAlt,eGoid,eQval
| 番号 | 名称 | 内容 |
| 1 | ID | １からの連続番号 |
| 2 | lat | mark配置緯度 |
| 3 | lon | mark配置経度 |
| 4 | alt | mark配置高さ |
| 5 | startTime | mark位置計測開始時間 計測時の詳細結果は、startTime-endTimeと同じ時間のgpsファイルを見れば分かります、 |
| 6 | endTime | mark位置計測終了時間 |
| 7 | moveTimeStr | markを移動した時間 マニュアル移動した時間 |
| 8 | moveFlg | mark移動状況フラグ マニュアル移動した場合１になる 移動した場合 (lat,lon,alt)-(eLat,elon,eAlt)が移動距離になります、 |
| 9 | singleCnt | mark計測時間中のsingle状態数 singleCnt/floatCnt/fixCntをみると計測状況や計測結果の信用度が類推できる可能性があります。 |
| 10 | floatCnt | mark計測時間中のfloat状態数 |
| 11 | fixCnt | mark計測時間中のfix状態数 |
| 12 | eLat | 計測結果の緯度(=複数回計測の平均値） |
| 13 | eLon | 計測結果軽度(=複数回計測の平均値） |
| 14 | eAlt | 計測結果の高さ(=複数回計測の平均値） |
| 15 | eGoid | 計測結果のジオイド(=複数回計測の平均値） |
| 16 | eQval | 計測結果のRTK状態(=複数回計測の平均値） 4/Fix 5/Float |
＜ユーザ属性＞
例では以下の部分がユーザ属性です。
wlat,wlon,walt,名称,番号,種別no,種別value,状況1,メモ1,状況2,メモ2,全体パス名,メモ3,詳細1パス名1,メモ4,詳細2パス名2,メモ5,

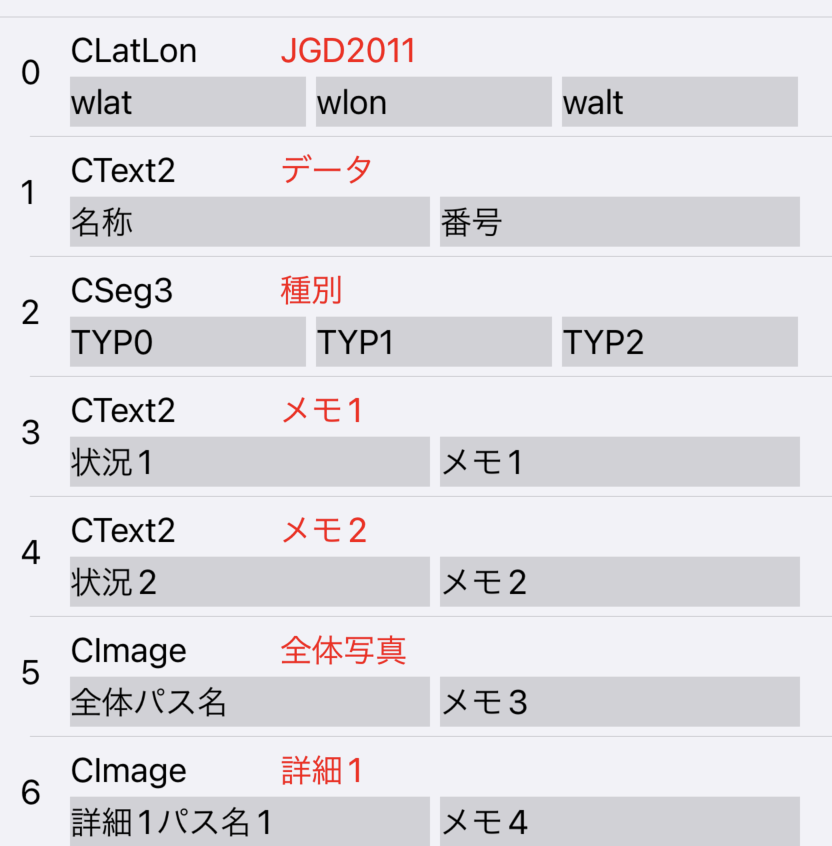

左の属性設定をするとmarkファイルには wlat,wlon,walt,名称,番号,種別no,種別value,状況1,メモ1,状況2,メモ2,全体パス名,メモ3,詳細1パス名1,メモ4 の項目が作成・保存されます。
| 番号 | 属性タイプ | 指定属性例 |
| ０ | CLatLon 座標系(JGD2011/Tokyo/１９座標系）を指定します | wlat,wlon,walt |
| １ | CText2 ２つの文字属性を指定します | 名称,番号, |
| ２ | Cseg3 ３つのボタン属性を指定します | TYP0/TYO1/TYP2が種別no,種別value になります。 |
| ３ | CText2 ２つの文字属性を指定します | 状況1,メモ1 |
| 4 | CText2 ２つの文字属性を指定します | 状況2,メモ2 |
| 5 | CImage 画像属性を指定します、 | 全体パス名,メモ3 |
| ６ | CImage 画像属性を指定します、 | 詳細1パス名1,メモ4 |

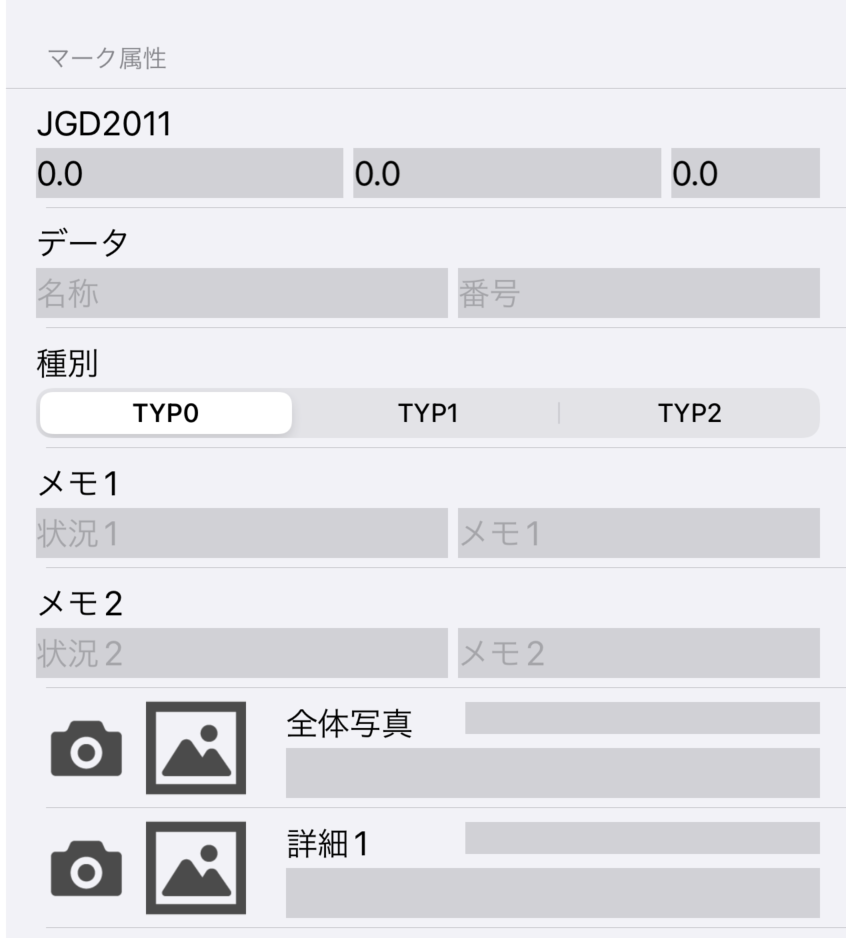

属性入力画面は左の図の様になります。
座標系JGD2011には計測位置がJGD2011に変換した値が自動で設定（＝Tokyoとか１９座標系を指定すると、指定した座標系の値が自動で設定）されます。
テータ、メモ１、メモ２は任意の文字列を自由に書き込みます。音声入力もできます。
種別は、３つのボタンを選択します。多量で一律の調査をする場合は、なるべく選択形式で作業した方が効率的でしょうからCseg2・Cseg3・Cseg4・Cseg5を使用する事をお勧めします。
全体写真、詳細１は「カメラ」ボタンを押し、４つの方法（＝カメラ撮影・ビデオ撮影・すでに撮影した写真やビデオの選択）で画像を撮影または選択してマークに画像添付します
４）Macでデータファイルを取得する方法
iPhone/iPadをMacにUSBケーブルで接続するとフォルダーに接続したiPhone/iPadが表示されますのでクリックします。

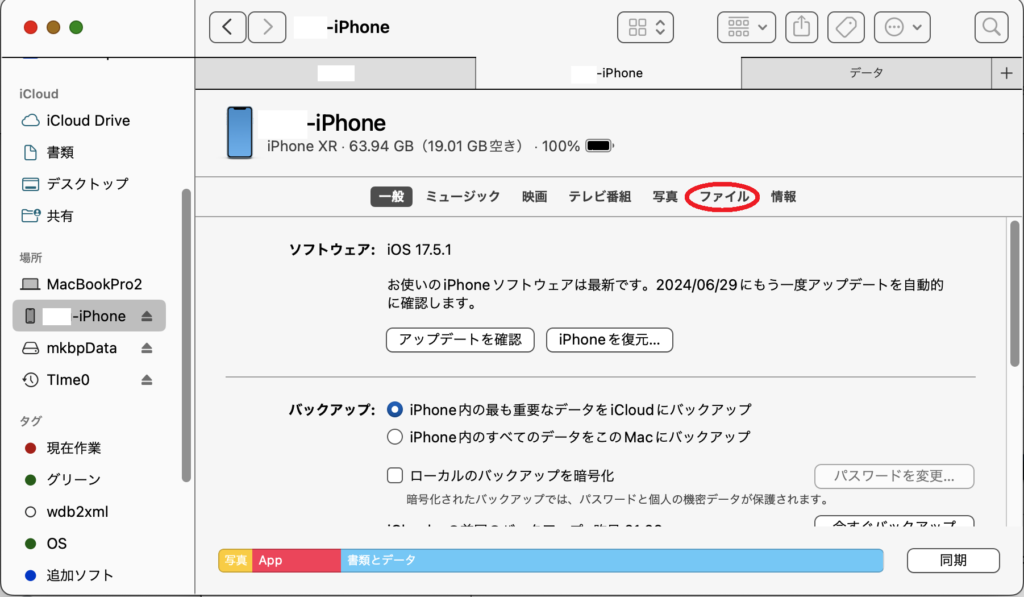

クリックすると左の画面になります。ここで「ファイル」をクリックします。

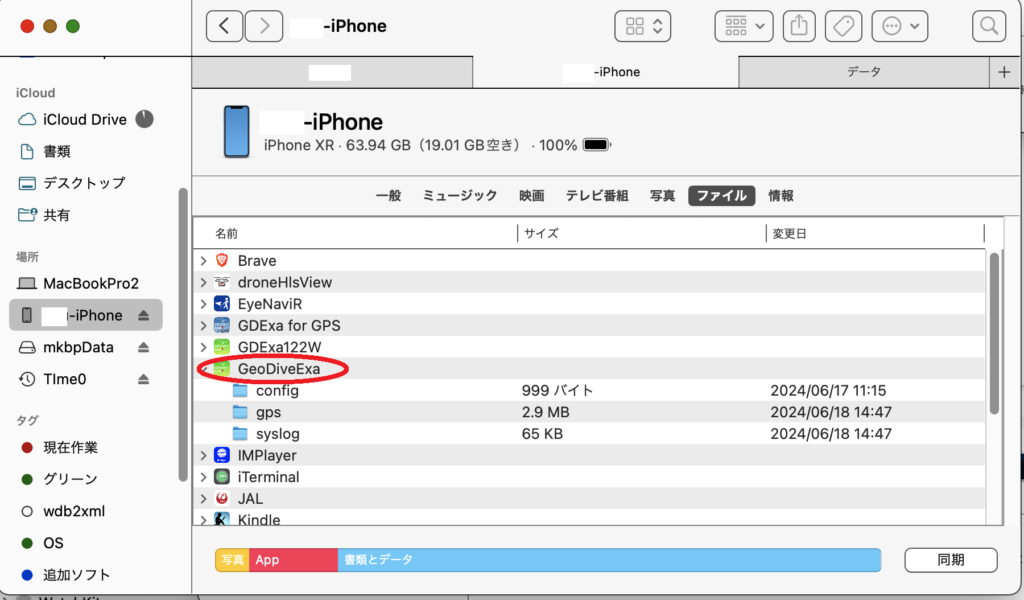

クリックするとiPhone/iPad内のアプリ一覧が表示されますので、「GeoDiveExa」をクリックすると展開されてconfig gps syslog のデータフォルダー が表示されます。
config gps syslog をドラックドラッグ＆ドロップしてデータをMacフォルダーにコピーします。また逆に修正したデータをMacフォルダーからGeoDiveExaにコピーする事もできます。
５）Windowsでデータファイルを取得する方法
事前にiTuensか管理端末アプリをWindowsパソコンにインストールしておきます。
iTuensをダウンロードするにはこちらを参照してくださ。管理端末アプリを使用したい場合はお問い合わせください。
iPhone/iPadをWindowsパソコンにUSBケーブルで接続してiTuensまたは管理端末アプリを起動します。
５−１）iTuensを使用する方法
以下の例はWindows11での操作ですがWindows10でも同様です、

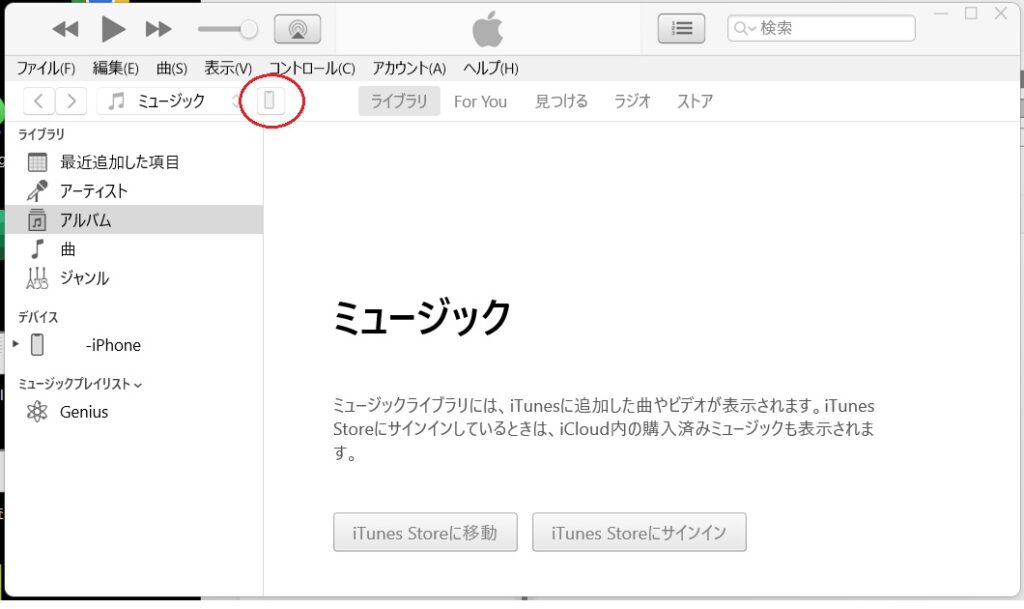

iTunseを起動して、左上の「デバイス」をクリックします。

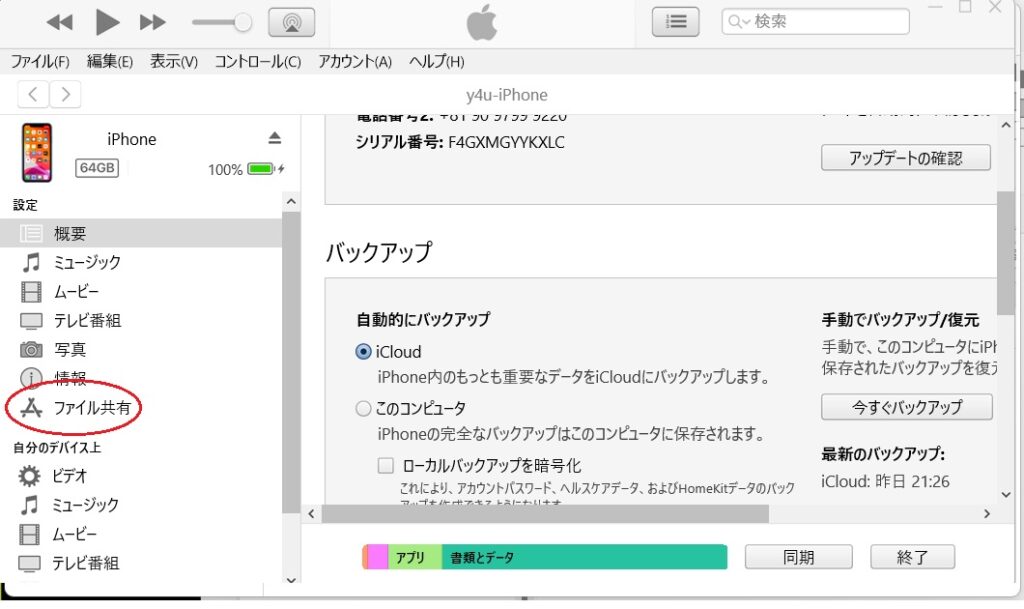

「ファイル共有」をクリックします。

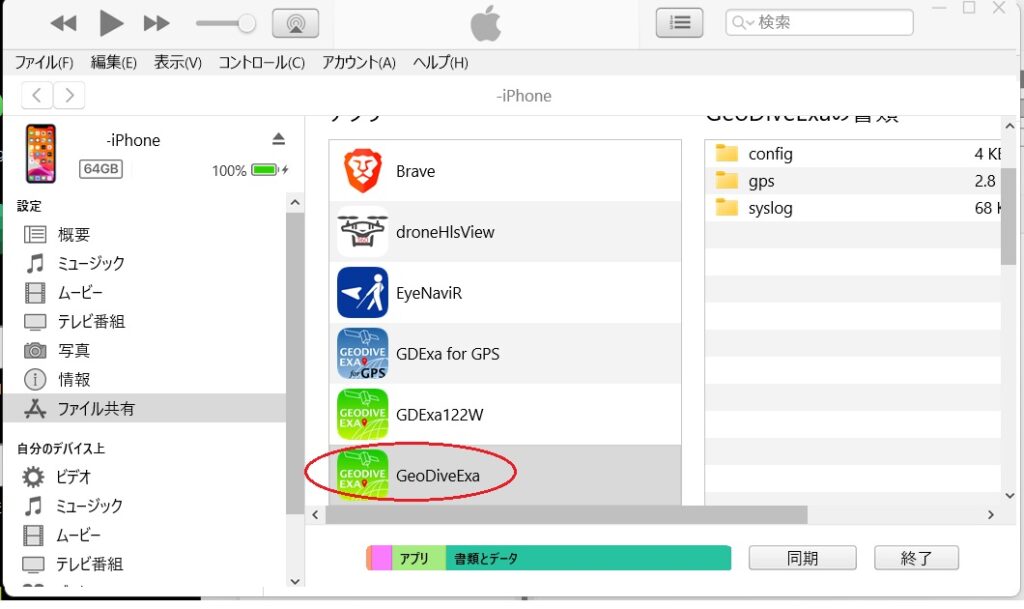

クリックするとiPhone/iPad内のアプリ一覧が表示されますので、「GeoDiveExa」をクリックすると展開されてconfig gps syslog のデータフォルダー が表示されます。
config gps syslog を ドラッグ＆ドロップしてデータをPCフォルダーにコピーします。また逆に修正したデータをPCフォルダーからGeoDiveExaにコピーする事もできます。
５−２）管理端末アプリを使用する方法
操作方法や購入などお問い合わせください。
概略、以下の操作になります。

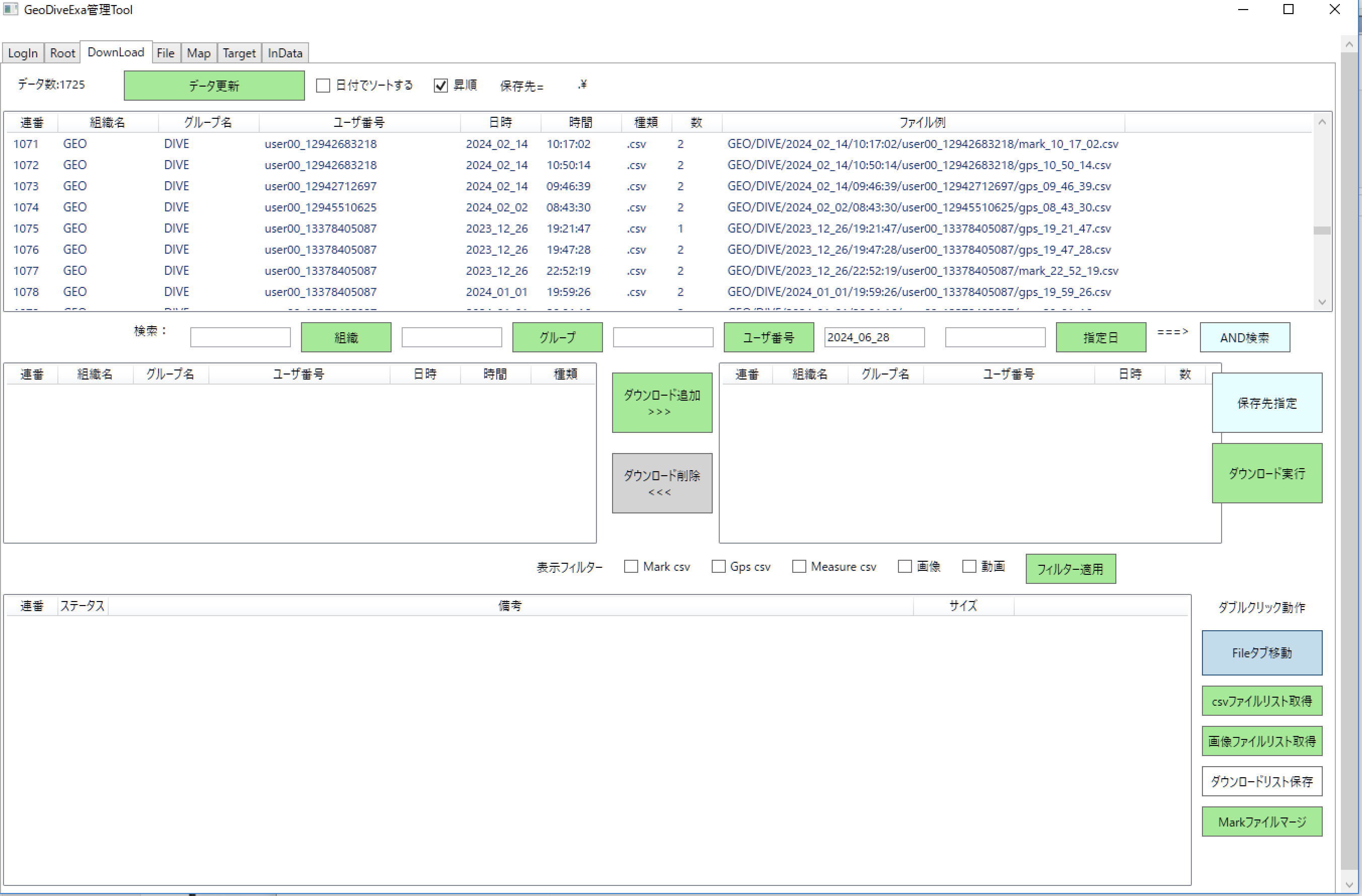

管理端末アプリを起動して、ログイン後ダウンロード画面でダウンロード条件を指定してデータファイルを取得します。
６）iPhone/iPadの標準アプリ「ファイル」からメール添付でファイルを送る方法
iPhone/iPadのアプリ「Files」を使用すると、GeoDiveExaのファイルにアクセスできます。ファイル選択して「共有」でメール添付して送れます。
６−１）gpsファイルをメールで送る操作フロー

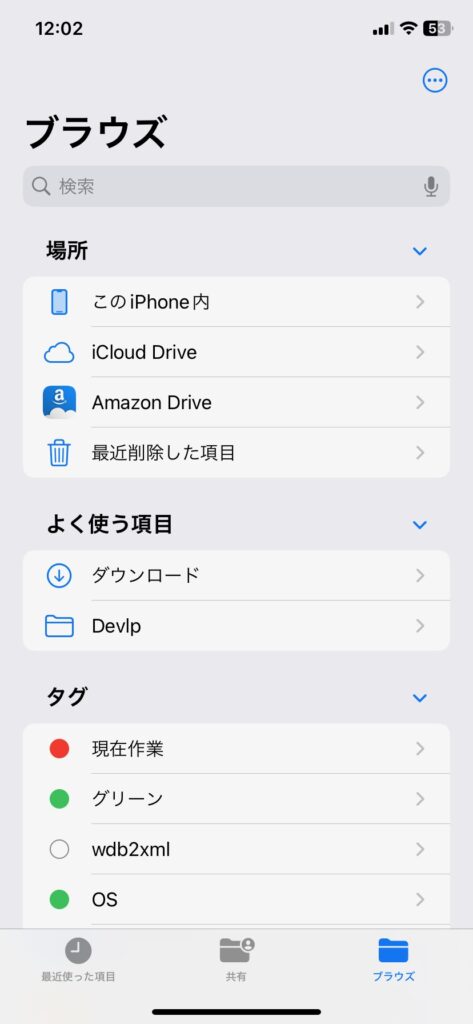

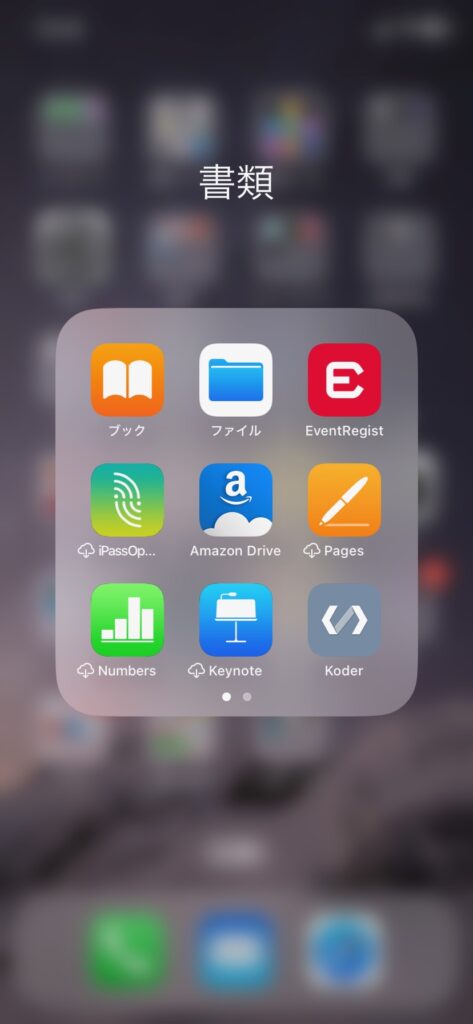

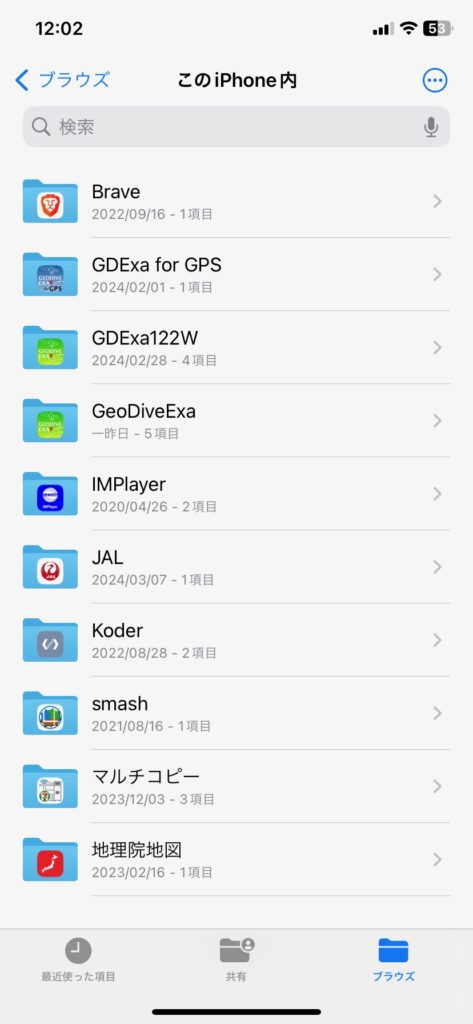

「ファイル」アプリを実行し「このiPhone内」を選ぶとiPhone内のアプリ一覧が出ます。「GeoDiveExa」を選びます。

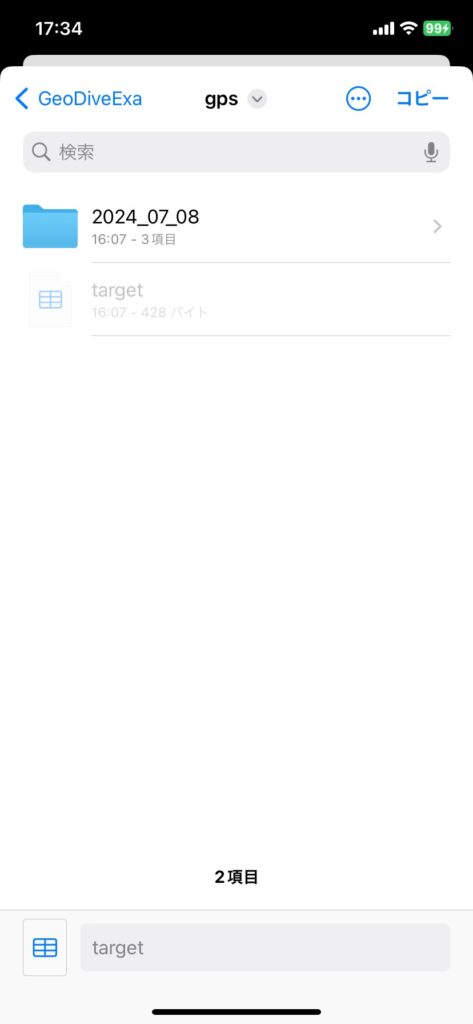

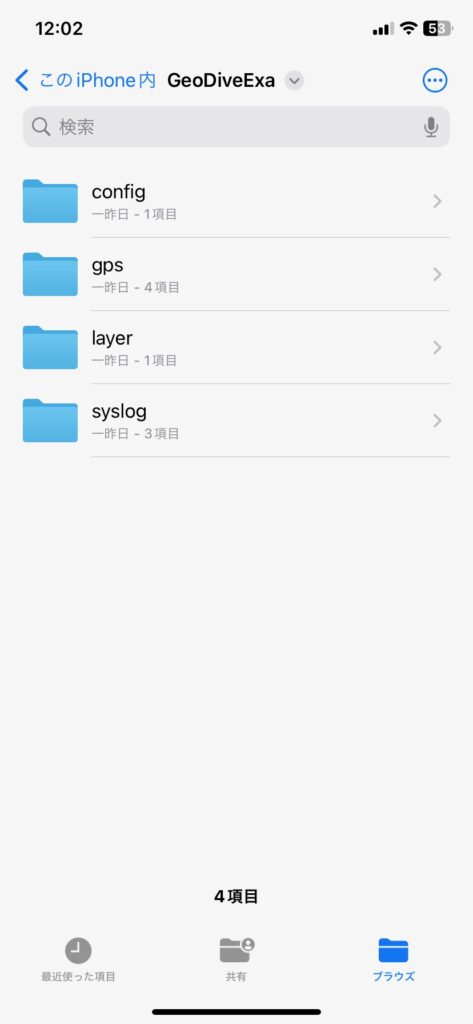

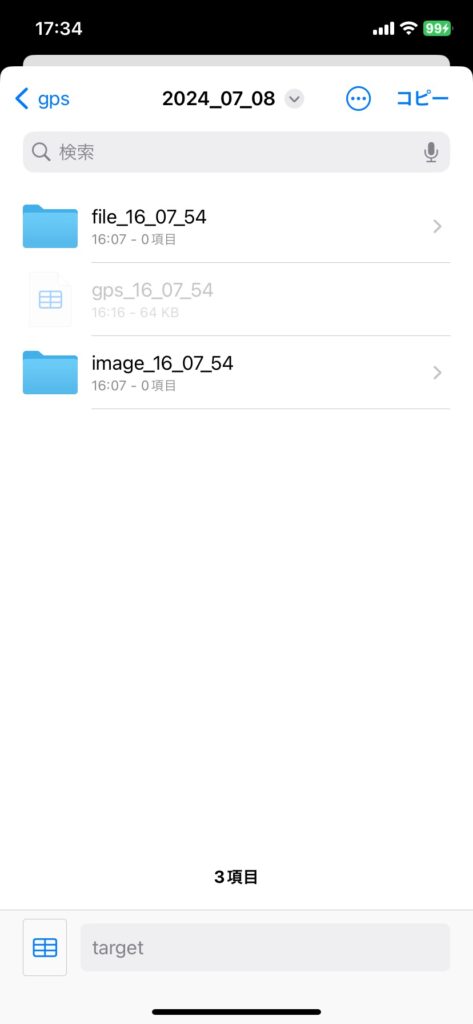

GeoDiveExaのフォルダー config gps layer syslog が表示されます。gpsフォルダーに移動すると日付フォルダーが有ります。日付けフォルダ内にgpsファイルがありますので、移動します。

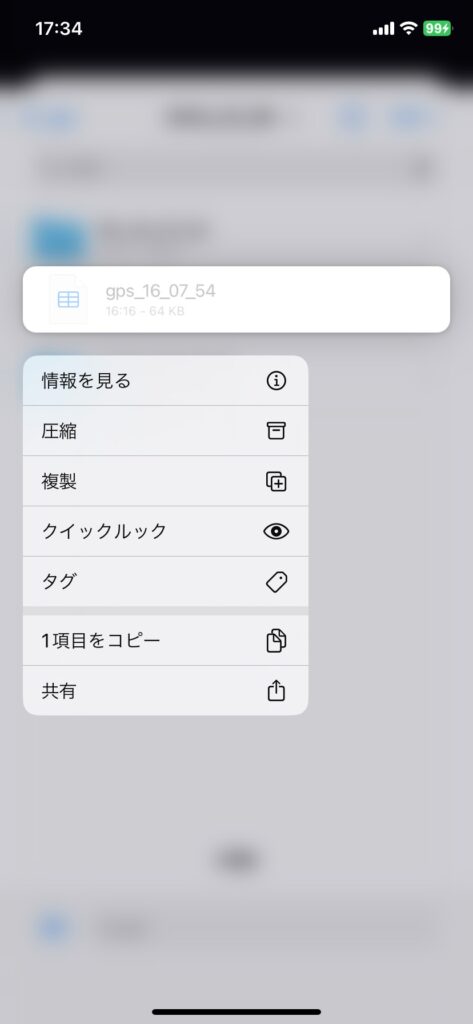

gpsファイルを長押しするとアクションメニューが表示されます。

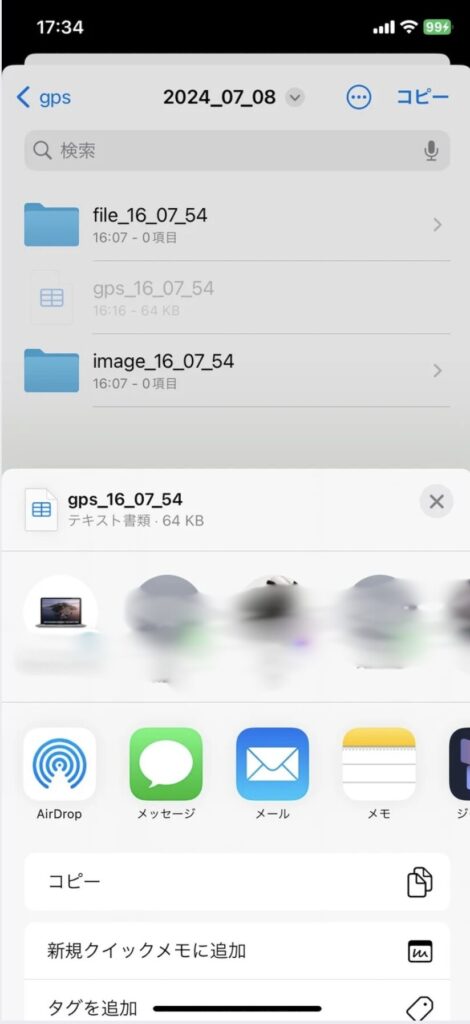

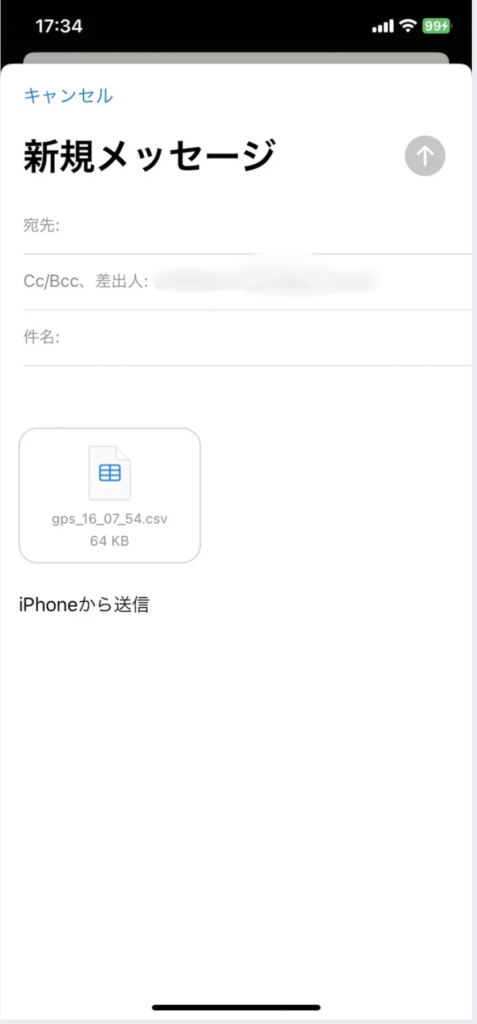

アクションメニューの「共有」を選び、共有目メニューが表示されたら「メール」を選びます。gpsファイルを添付した状態で新規メッセージ画面が出ますので、宛先など必要な項目を記述してメールを送信します。
